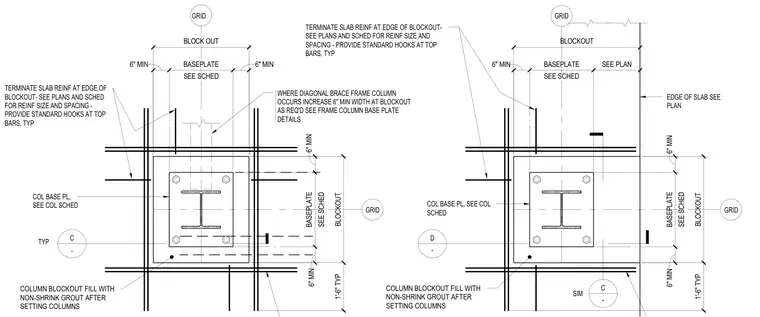

Column base plates are set within concrete foundation blockouts, with slab reinforcement terminating at the blockout edge using standard hooks at top bars. The blockouts are filled with non-shrink grout after the columns are set. Where diagonal brace frame columns occur, the minimum blockout width is increased as required. Edge of slab and base plate dimensions are sized per the structural schedule and plan.
C - TYP GRID D - C - GRID GRID GRID COL BASE PL, SEE COL SCHED COLUMN BLOCKOUT FILL WITH NON-SHRINK GROUT AFTER SETTING COLUMNS SIM WHERE DIAGONAL BRACE FRAME COLUMN OCCURS INCREASE 6" MIN WIDTH AT BLOCKOUT AS REQ'D SEE FRAME COLUMN BASE PLATE DETAILS TERMINATE SLAB REINF AT EDGE OF BLOCKOUT- SEE PLANS AND SCHED FOR REINF SIZE AND SPACING - PROVIDE STANDARD HOOKS AT TOP BARS, TYP EDGE OF SLAB SEE PLAN TERMINATE SLAB REINF AT EDGE OF BLOCKOUT- SEE PLANS AND SCHED FOR REINF SIZE AND SPACING - PROVIDE STANDARD HOOKS AT TOP BARS, TYP COLUMN BLOCKOUT FILL WITH NON-SHRINK GROUT AFTER SETTING COLUMNS COL BASE PL, SEE COL SCHED BLOCK OUT BLOCKOUT BLOCKOUT 1'-6" TYP 6" MIN SEE SCHED BASEPLATE 6" MIN 1'-6" TYP BLOCKOUT 6" MIN SEE SCHED BASEPLATE 6" MIN 6" MIN SEE SCHED BASEPLATE 6" MIN 6" MIN SEE SCHED BASEPLATE SEE PLAN
