Concrete over metal floor deck bears on structural steel beams and is framed at slab openings using steel angle frames. The metal floor deck edge is welded to the angles with three-sixteenths inch fillet welds. An angle frame schedule specifies maximum angle spans for various angle sizes ranging from L5x3x1/4 up to L6x4x5/16. Openings greater than forty-eight inches require contacting the structural engineer.

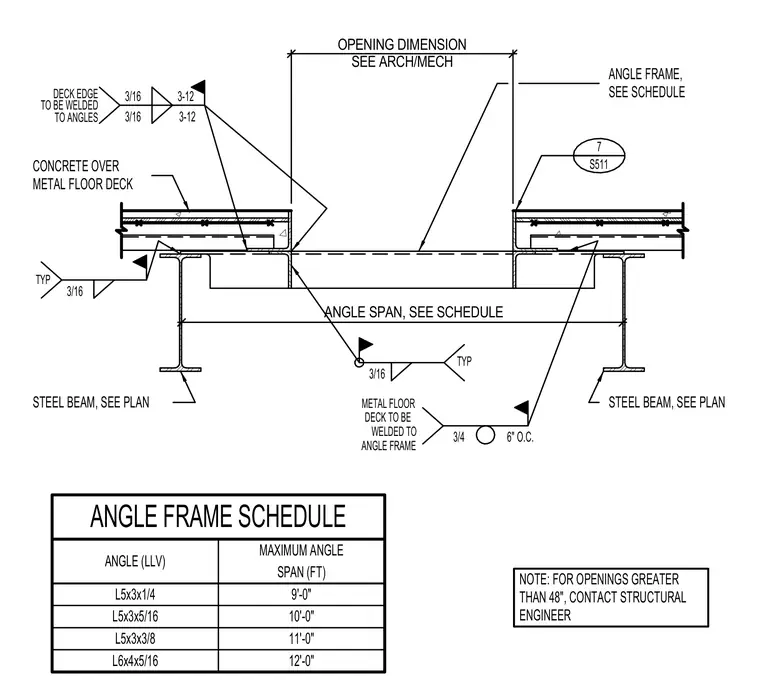

ANGLE FRAME SCHEDULE TO BE WELDED 3/16 DECK EDGE TO ANGLES 3/16 TYP SEE SCHEDULE CONCRETE OVER METAL FLOOR DECK ANGLE FRAME, TYP 3/16 STEEL BEAM, SEE PLAN STEEL BEAM, SEE PLAN 3/4 6" O.C. NOTE: FOR OPENINGS GREATER THAN 48", CONTACT STRUCTURAL ENGINEER 3/16 3-12 3-12 METAL FLOOR DECK TO BE WELDED TO ANGLE FRAME 7 S511 OPENING DIMENSION SEE ARCH/MECH ANGLE SPAN, SEE SCHEDULE 12'-0" L6x4x5/16 11'-0" L5x3x3/8 10'-0" L5x3x5/16 9'-0" L5x3x1/4 SPAN (FT) MAXIMUM ANGLE ANGLE (LLV)
