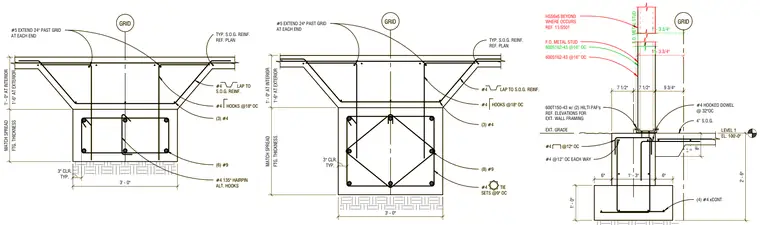

A concrete grade beam foundation supports exterior cold-formed steel stud framing and a four-inch slab on grade at Level 1. The grade beam features longitudinal reinforcement comprising six or eight number nine bars with number four tie sets at nine inches on center, set over a three-inch clear concrete cover. Number four hooked dowels spaced at thirty-two inches on center tie the slab on grade into the foundation assembly. The exterior framing utilizes 600S162-43 cold-formed steel studs at sixteen inches on center secured with 600T150-43 tracks and two Hilti powder-actuated fasteners. An HSS6x6 structural steel section appears beyond where specified, referenced to sheet S501.
F.O. METAL STUD 600S162-43 @16” OC 6" 1' - 0" 2' - 6" EXT. GRADE GRID #4 @12” OC EACH WAY (4) #4 xCONT. 8" 4” S.O.G. #4 HOOKED DOWEL @ 32"OC LEVEL 1 EL. 100'-0" 600T150-43 w/ (2) HILTI PAF's REF. ELEVATIONS FOR EXT. WALL FRAMING 1' - 3" 6" 7 1/2" 7 1/2" #4 @12" OC 9 3/4" 1' - 3 3/4" HSS6x6 BEYOND WHERE OCCURS REF. 11/S501 GRID TYP. S.O.G. REINF. REF. PLAN #5 EXTEND 24" PAST GRID AT EACH END #4 HOOKS @18" OC (8) #9 #4 TIE SETS @9" OC 3' - 0" 1'-6" AT EXTERIOR 1' - 0" AT INTERIOR FTG. THICKNESS MATCH SPREAD TYP. 3" CLR. #4 LAP TO S.O.G. REINF. (3) #4 GRID TYP. S.O.G. REINF. REF. PLAN #5 EXTEND 24" PAST GRID AT EACH END #4 HOOKS @18" OC (6) #9 3' - 0" 1'-6" AT EXTERIOR 1' - 0" AT INTERIOR FTG. THICKNESS MATCH SPREAD TYP. 3" CLR. #4 LAP TO S.O.G. REINF. (3) #4 #4 135° HAIRPIN ALT. HOOKS F.O. METAL STUD 600S162-43 @16” OC 1' - 3 3/4" 6" 1' - 0" 2' - 6" EXT. GRADE GRID #4 @12” OC EACH WAY (4) #4 xCONT. 8" 4” S.O.G. #4 HOOKED DOWEL @ 32"OC LEVEL 1 EL. 100'-0" 600T150-43 w/ (2) HILTI PAF's REF. ELEVATIONS FOR EXT. WALL FRAMING 1' - 3" 6" 7 1/2" 7 1/2" #4 @12" OC 9 3/4" GRID TYP. S.O.G. REINF. REF. PLAN #5 EXTEND 24" PAST GRID AT EACH END #4 HOOKS @18" OC (8) #9 #4 TIE SETS @9" OC 3' - 0" 1'-6" AT EXTERIOR 1' - 0" AT INTERIOR FTG. THICKNESS MATCH SPREAD TYP. 3" CLR. #4 LAP TO S.O.G. REINF. (3) #4 GRID TYP. S.O.G. REINF. REF. PLAN #5 EXTEND 24" PAST GRID AT EACH END #4 HOOKS @18" OC (6) #9 3' - 0" 1'-6" AT EXTERIOR 1' - 0" AT INTERIOR FTG. THICKNESS MATCH SPREAD TYP. 3" CLR. #4 LAP TO S.O.G. REINF. (3) #4 #4 135° HAIRPIN ALT. HOOKS
