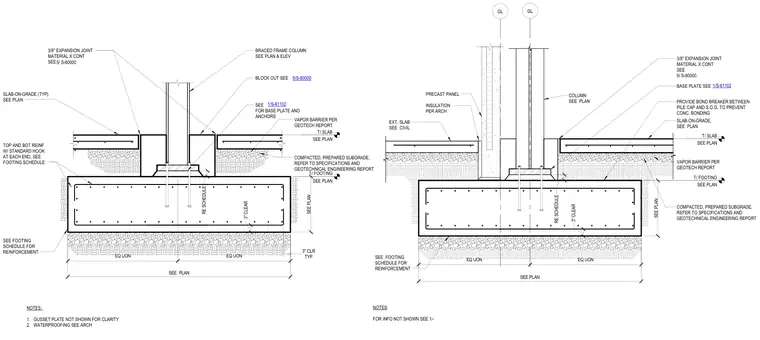

An exterior concrete spread footing supports a braced frame column with anchor bolts and a base plate. A three-eighths-inch continuous expansion joint material separates the footing block-out from the typical slab-on-grade. Top and bottom reinforcement with standard hooks at each end are placed over three inches of clear cover and a compacted, prepared subgrade. A vapor barrier is installed beneath the slab per the geotechnical report, and a bond breaker is provided between the pile cap and slab-on-grade to prevent concrete bonding. Exterior insulation and precast panels interface with the column foundation assembly.
GL GL SLAB-ON-GRADE (TYP) SEE PLAN T/ SLAB SEE PLAN T/ FOOTING SEE PLAN TOP AND BOT REINF W/ STANDARD HOOK AT EACH END, SEE FOOTING SCHEDULE SEE PLAN BRACED FRAME COLUMN SEE PLAN & ELEV SEE PLAN NOTES: 1. GUSSET PLATE NOT SHOWN FOR CLARITY 2. WATERPROOFING SEE ARCH 3/8" EXPANSION JOINT MATERIAL X CONT SEE BLOCK OUT SEE SEE FOR BASE PLATE AND ANCHORS 5/S-60000 3" CLEAR COMPACTED, PREPARED SUBGRADE, REFER TO SPECIFICATIONS AND GEOTECHNICAL ENGINEERING REPORT TYP 3" CLR SEE FOOTING SCHEDULE FOR REINFORCEMENT 5/ S-60000 RE SCHEDULE EQ UON EQ UON VAPOR BARRIER PER GEOTECH REPORT 1/S-61102 COLUMN SEE PLAN EXT. SLAB SEE CIVIL SLAB-ON-GRADE, SEE PLAN PRECAST PANEL NOTES: FOR INFO NOT SHOWN SEE 1/- PROVIDE BOND BREAKER BETWEEN PILE CAP AND S.O.G. TO PREVENT CONC. BONDING 3/8" EXPANSION JOINT MATERIAL X CONT SEE BASE PLATE SEE SEE PLAN SEE PLAN T/ SLAB SEE PLAN T/ FOOTING SEE PLAN 3" CLEAR COMPACTED, PREPARED SUBGRADE, REFER TO SPECIFICATIONS AND GEOTECHNICAL ENGINEERING REPORT INSULATION PER ARCH SEE FOOTING SCHEDULE FOR REINFORCEMENT EQ UON EQ UON RE SCHEDULE 5/ S-60000 VAPOR BARRIER PER GEOTECH REPORT 1/S-61102
