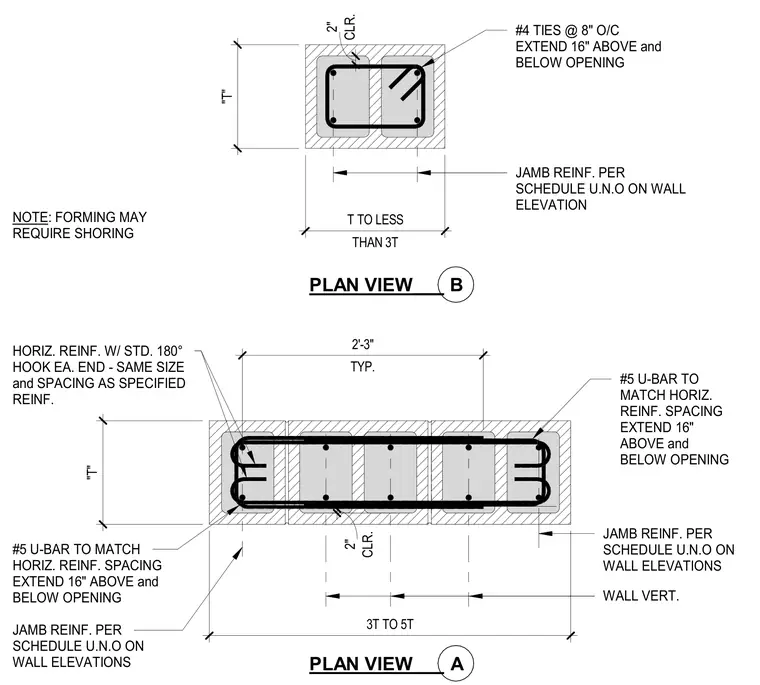

Concrete wall pier and jamb reinforcing configurations in plan view. The assembly incorporates vertical jamb reinforcement per schedule unless noted otherwise on wall elevations, enclosed by number four ties spaced at eight inches on center. Horizontal reinforcement features standard one hundred eighty degree hooks at each end, matching the size and spacing of specified wall reinforcing. Number five U-bars match horizontal reinforcing spacing and extend sixteen inches above and below openings.
"T" 3T TO 5T TYP. 2'-3" JAMB REINF. PER SCHEDULE U.N.O ON WALL ELEVATIONS JAMB REINF. PER SCHEDULE U.N.O ON WALL ELEVATIONS PLAN VIEW___ #5 U-BAR TO MATCH HORIZ. REINF. SPACING #5 U-BAR TO MATCH HORIZ. REINF. SPACING A HORIZ. REINF. W/ STD. 180° HOOK EA. END - SAME SIZE and SPACING AS SPECIFIED REINF. PLAN VIEW___ B "T" THAN 3T T TO LESS #4 TIES @ 8" O/C JAMB REINF. WALL VERT. CLR. 2" CLR. 2" "T" 3T TO 5T TYP. 2'-3" JAMB REINF. PER SCHEDULE U.N.O ON WALL ELEVATIONS JAMB REINF. PER SCHEDULE U.N.O ON WALL ELEVATIONS PLAN VIEW___ #5 U-BAR TO MATCH HORIZ. REINF. SPACING EXTEND 16" ABOVE and BELOW OPENING #5 U-BAR TO MATCH HORIZ. REINF. SPACING EXTEND 16" ABOVE and BELOW OPENING A HORIZ. REINF. W/ STD. 180° HOOK EA. END - SAME SIZE and SPACING AS SPECIFIED REINF. PLAN VIEW___ B "T" THAN 3T T TO LESS #4 TIES @ 8" O/C EXTEND 16" ABOVE and BELOW OPENING JAMB REINF. PER SCHEDULE U.N.O ON WALL ELEVATION WALL VERT. CLR. 2" CLR. 2" NOTE: FORMING MAY REQUIRE SHORING
