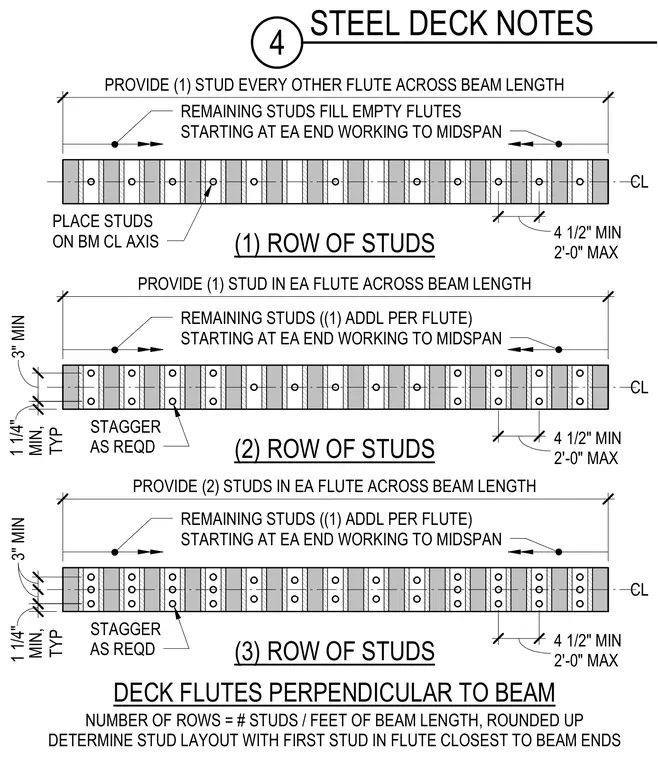

Steel deck flutes run perpendicular to the supporting steel beam with shear studs placed along the beam centerline axis. Single-row layouts place one stud in every other flute across the beam length, with remaining studs filling empty flutes starting at each end and working toward midspan. Two-row layouts provide one stud in each flute, adding supplementary studs starting from each end toward midspan with staggered spacing. Three-row layouts provide two studs in each flute with similar staggered placement from the ends toward midspan. Minimum and maximum spacing dimensions govern longitudinal and transverse stud placement across the beam flange.
DECK FLUTES PERPENDICULAR TO BEAM NUMBER OF ROWS = # STUDS / FEET OF BEAM LENGTH, ROUNDED UP DETERMINE STUD LAYOUT WITH FIRST STUD IN FLUTE CLOSEST TO BEAM ENDS PROVIDE (1) STUD EVERY OTHER FLUTE ACROSS BEAM LENGTH REMAINING STUDS FILL EMPTY FLUTES STARTING AT EA END WORKING TO MIDSPAN PLACE STUDS ON BM CL AXIS 4 1/2" MIN 2'-0" MAX (1) ROW OF STUDS 87" 6 1/2" PROVIDE (1) STUD IN EA FLUTE ACROSS BEAM LENGTH REMAINING STUDS ((1) ADDL PER FLUTE) STARTING AT EA END WORKING TO MIDSPAN 4 1/2" MIN 2'-0" MAX (2) ROW OF STUDS 87" 6 1/2" PROVIDE (2) STUDS IN EA FLUTE ACROSS BEAM LENGTH REMAINING STUDS ((1) ADDL PER FLUTE) STARTING AT EA END WORKING TO MIDSPAN 4 1/2" MIN 2'-0" MAX (3) ROW OF STUDS 87" 6 1/2" STAGGER AS REQD CL CL CL STAGGER AS REQD 1 1/4" MIN, TYP 1 1/4" MIN, TYP 2" 2 1/4" 3" MIN 3" MIN 4 1/2" 4 STEEL DECK NOTES
