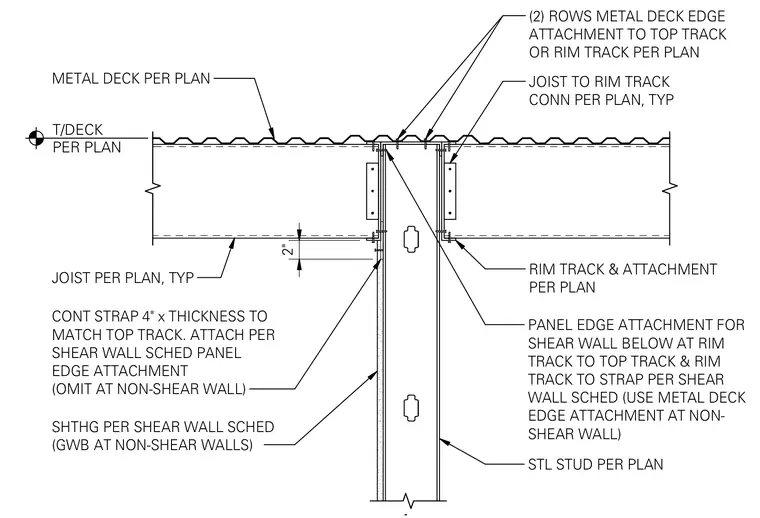

An interior steel stud wall terminates at a metal deck roof assembly with a continuous 4-inch strap matching the top track thickness. Two rows of metal deck edge attachments secure the deck to the top track or rim track. Joists connect to the rim track per plan specifications. Panel edge attachments and sheathing are detailed per the shear wall schedule, using gypsum wallboard at non-shear walls.
METAL DECK PER PLAN JOIST PER PLAN, TYP CONT STRAP 4" x THICKNESS TO MATCH TOP TRACK. ATTACH PER SHEAR WALL SCHED PANEL EDGE ATTACHMENT (OMIT AT NON-SHEAR WALL) SHTHG PER SHEAR WALL SCHED (GWB AT NON-SHEAR WALLS) (2) ROWS METAL DECK EDGE ATTACHMENT TO TOP TRACK OR RIM TRACK PER PLAN JOIST TO RIM TRACK CONN PER PLAN, TYP RIM TRACK & ATTACHMENT PER PLAN PANEL EDGE ATTACHMENT FOR SHEAR WALL BELOW AT RIM TRACK TO TOP TRACK & RIM TRACK TO STRAP PER SHEAR WALL SCHED (USE METAL DECK EDGE ATTACHMENT AT NON- SHEAR WALL) STL STUD PER PLAN 2" T/DECK PER PLAN
