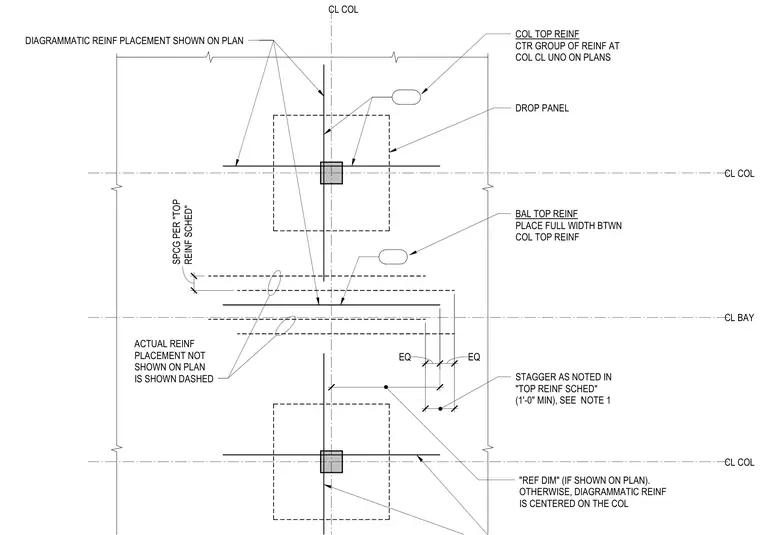

Column top reinforcement is centered on the column centerline unless otherwise noted on plans, with balance top reinforcement placed full width between column top reinforcement groups. Spacing is governed by the top reinforcement schedule and diagrammatic placement is shown dashed when actual placement is not detailed on plan.
CL COL CL BAY DROP PANEL STAGGER AS NOTED IN "TOP REINF SCHED" (1'-0" MIN), SEE NOTE 1 BAL TOP REINF PLACE FULL WIDTH BTWN COL TOP REINF COL TOP REINF CTR GROUP OF REINF AT COL CL UNO ON PLANS EQ EQ ACTUAL REINF PLACEMENT NOT SHOWN ON PLAN IS SHOWN DASHED 12" DIAGRAMMATIC REINF PLACEMENT SHOWN ON PLAN "REF DIM" (IF SHOWN ON PLAN). OTHERWISE, DIAGRAMMATIC REINF IS CENTERED ON THE COL 90" 24" CL COL CL COL SPCG PER "TOP REINF SCHED"
