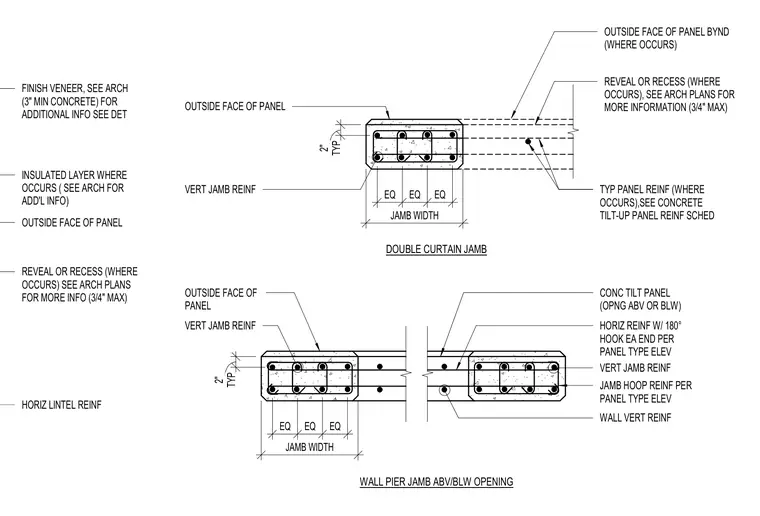

The double curtain jamb and wall pier jamb details show concrete tilt-up panel reinforcing layouts at wall openings. Vertical jamb reinforcement and jamb hoop reinforcement are placed per the panel type elevation, with typical panel reinforcement scheduled separately. Horizontal reinforcement features one hundred eighty-degree hooks at each end where occurring at openings above or below. Reveals and recesses up to three-quarters of an inch maximum are coordinated with architectural plans, including insulated layers and finish veneers where applicable.
HORIZ LINTEL REINF OUTSIDE FACE OF PANEL REVEAL OR RECESS (WHERE OCCURS) SEE ARCH PLANS FOR MORE INFO (3/4" MAX) VERT JAMB REINF OUTSIDE FACE OF PANEL REVEAL OR RECESS (WHERE OCCURS), SEE ARCH PLANS FOR MORE INFORMATION (3/4" MAX) OUTSIDE FACE OF PANEL BYND (WHERE OCCURS) TYP PANEL REINF (WHERE OCCURS),SEE CONCRETE TILT-UP PANEL REINF SCHED DOUBLE CURTAIN JAMB EQ EQ EQ JAMB WIDTH TYP 2" INSULATED LAYER WHERE OCCURS ( SEE ARCH FOR ADD'L INFO) FINISH VENEER, SEE ARCH (3" MIN CONCRETE) FOR ADDITIONAL INFO SEE DET WALL PIER JAMB ABV/BLW OPENING EQ EQ EQ JAMB WIDTH TYP 2" VERT JAMB REINF OUTSIDE FACE OF PANEL CONC TILT PANEL (OPNG ABV OR BLW) HORIZ REINF W/ 180° HOOK EA END PER PANEL TYPE ELEV WALL VERT REINF VERT JAMB REINF JAMB HOOP REINF PER PANEL TYPE ELEV
