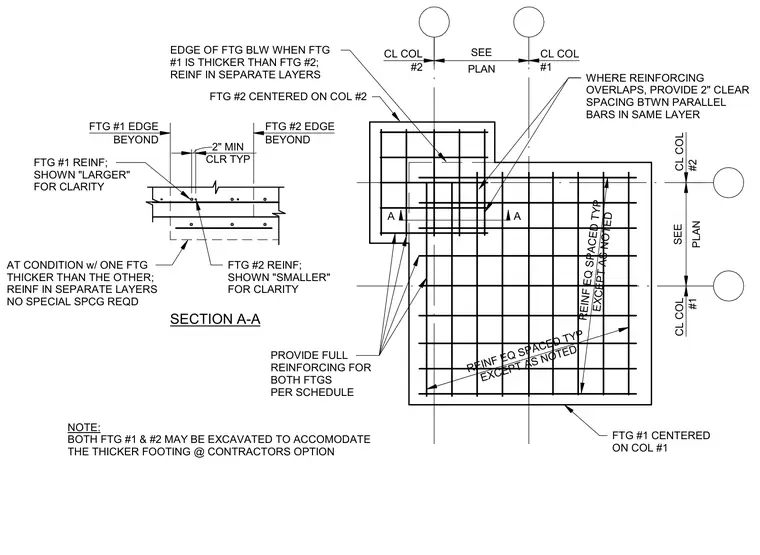

Overlapping pad footings with differing thicknesses are centered on adjacent column lines. Full reinforcing is provided for both footings per the schedule, with bars spaced equally throughout except where noted otherwise. Where reinforcing overlaps, a two-inch minimum clear spacing is maintained between parallel bars in the same layer. At conditions where one footing is thicker than the other, the reinforcing is placed in separate layers. Both footings may be excavated to accommodate the thicker footing at the contractor's option.
REINF EQ SPACED TYP EXCEPT AS NOTED REINF EQ SPACED TYP EXCEPT AS NOTED PLAN SEE PLAN SEE EDGE OF FTG BLW WHEN FTG #1 IS THICKER THAN FTG #2; REINF IN SEPARATE LAYERS WHERE REINFORCING OVERLAPS, PROVIDE 2" CLEAR SPACING BTWN PARALLEL BARS IN SAME LAYER FTG #1 CENTERED ON COL #1 FTG #2 CENTERED ON COL #2 PROVIDE FULL REINFORCING FOR BOTH FTGS PER SCHEDULE A A FTG #1 REINF; SHOWN "LARGER" FOR CLARITY AT CONDITION w/ ONE FTG THICKER THAN THE OTHER; REINF IN SEPARATE LAYERS NO SPECIAL SPCG REQD FTG #2 REINF; SHOWN "SMALLER" FOR CLARITY SECTION A-A NOTE: BOTH FTG #1 & #2 MAY BE EXCAVATED TO ACCOMODATE THE THICKER FOOTING @ CONTRACTORS OPTION CLR TYP 2" MIN FTG #2 EDGE BEYOND CL COL #1 CL COL #2 CL COL #2 FTG #1 EDGE BEYOND CL COL #1 NOTE: FOR INFO NOT SHOWN,
