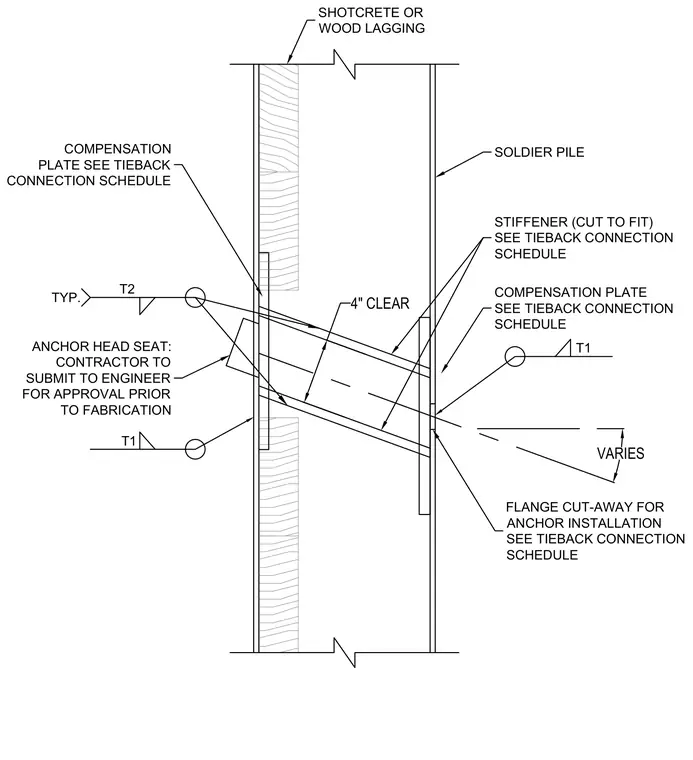

An inclined tieback anchor passes through a flange cut-away in a steel soldier pile, maintaining a four-inch clear space and bearing against a compensation plate. Custom-cut stiffeners are welded to the soldier pile web per the tieback connection schedule. An anchor head seat bears on an outer compensation plate against the shotcrete or wood lagging assembly, with all components sized per structural requirements and contractor submittals.
T2 TYP. T1 T1 VARIES 4" CLEAR SHOTCRETE OR WOOD LAGGING COMPENSATION PLATE SEE TIEBACK CONNECTION SCHEDULE ANCHOR HEAD SEAT: CONTRACTOR TO SUBMIT TO ENGINEER FOR APPROVAL PRIOR TO FABRICATION SOLDIER PILE STIFFENER (CUT TO FIT) SEE TIEBACK CONNECTION SCHEDULE COMPENSATION PLATE SEE TIEBACK CONNECTION SCHEDULE FLANGE CUT-AWAY FOR ANCHOR INSTALLATION SEE TIEBACK CONNECTION SCHEDULE
