A structural steel column transfer assembly utilizing a wide-flange transfer beam sized per plan. The upper column bears on a cap plate welded according to standard column base plate details, with stiffener plates provided each side as required. A web doubler plate is added to the transfer beam web as required per plan. Stiffener plates and cap plates are detailed per the standard column base plate specification.

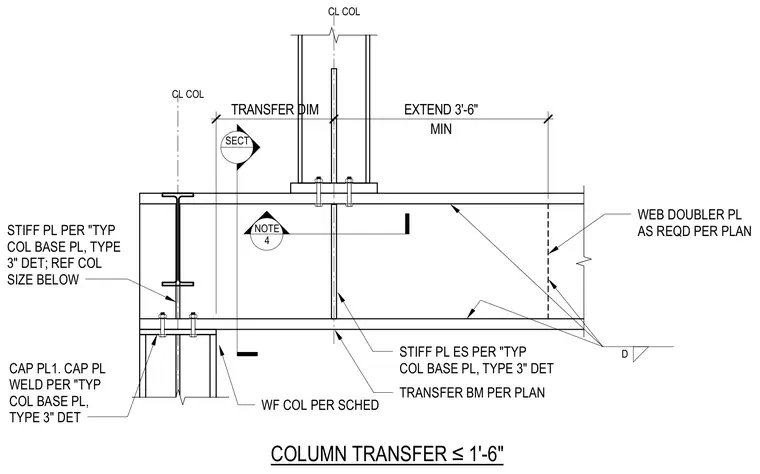

SECT NOTE 4 WEB DOUBLER PL AS REQD PER PLAN CL COL TRANSFER BM PER PLAN STIFF PL ES PER "TYP COL BASE PL, TYPE 3" DET COLUMN TRANSFER ≤1'-6" WF COL PER SCHED TRANSFER DIM MIN EXTEND 3'-6" CL COL CAP PL1. CAP PL WELD PER "TYP COL BASE PL, TYPE 3" DET STIFF PL PER "TYP COL BASE PL, TYPE 3" DET; REF COL SIZE BELOW D
