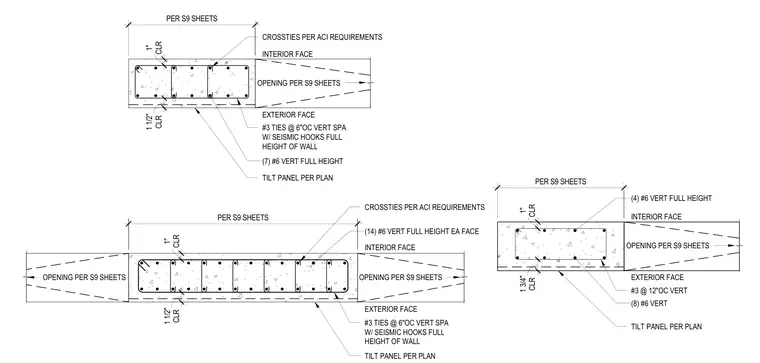

Tilt-up concrete wall panel legs feature vertical reinforcing bars running full height on both the interior and exterior faces, with specific bar counts varying by pier size. Number three ties spaced at six inches on center vertically with seismic hooks extend the full height of the wall alongside crossties installed per American Concrete Institute requirements. Concrete cover is maintained at one inch on the interior face and one and a half to one and three-quarter inches on the exterior face. Wall openings and panel dimensions are coordinated per structural plans.
#3 TIES @ 6"OC VERT SPA W/ SEISMIC HOOKS FULL HEIGHT OF WALL TILT PANEL PER PLAN INTERIOR FACE PER S9 SHEETS OPENING PER S9 SHEETS OPENING PER S9 SHEETS EXTERIOR FACE (14) #6 VERT FULL HEIGHT EA FACE CLR 1" CLR 1 1/2" CROSSTIES PER ACI REQUIREMENTS #3 TIES @ 6"OC VERT SPA W/ SEISMIC HOOKS FULL HEIGHT OF WALL TILT PANEL PER PLAN INTERIOR FACE PER S9 SHEETS OPENING PER S9 SHEETS EXTERIOR FACE (7) #6 VERT FULL HEIGHT CLR 1 1/2" CLR 1" CROSSTIES PER ACI REQUIREMENTS #3 @ 12"OC VERT (8) #6 VERT TILT PANEL PER PLAN INTERIOR FACE PER S9 SHEETS OPENING PER S9 SHEETS EXTERIOR FACE (4) #6 VERT FULL HEIGHT CLR 1 3/4" CLR 1"
