Post-tensioning tendons are configured with a specified offset ratio where dimension X must not be less than 6 and the offset shall not exceed 1 inch in 3 feet. Where dimension X is less than 12 or the tendon offset exceeds 5/8 inch in 3 feet, a minimum 2-inch gap must be maintained between adjacent tendons. Hairpin reinforcement is required throughout the radiused portion of the offset layout. Hairpin placement must conform to referenced sheet details.

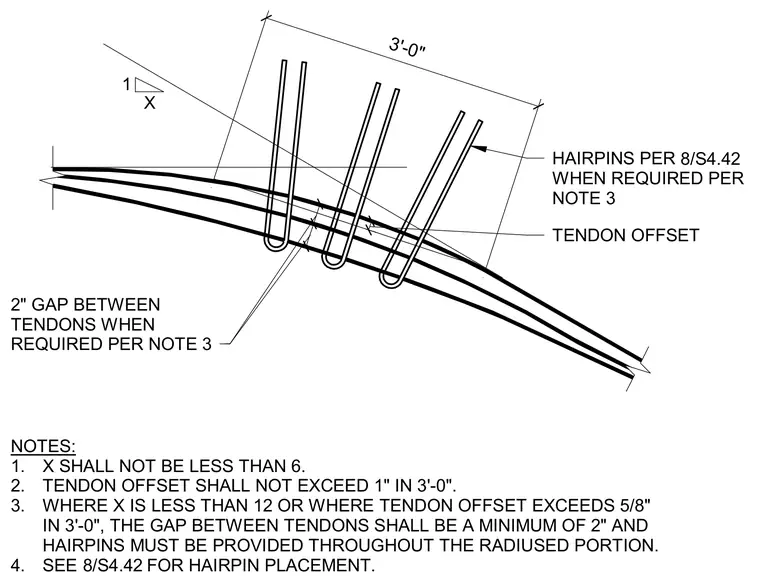

2 1 3'-0" 2" GAP BETWEEN TENDONS WHEN REQUIRED PER NOTE 3 HAIRPINS PER WHEN REQUIRED PER NOTE 3 TENDON OFFSET NOTES: 1. X SHALL NOT BE LESS THAN 6. 2. TENDON OFFSET SHALL NOT EXCEED 1" IN 3'-0". 3. WHERE X IS LESS THAN 12 OR WHERE TENDON OFFSET EXCEEDS 5/8" IN 3'-0", THE GAP BETWEEN TENDONS SHALL BE A MINIMUM OF 2" AND HAIRPINS MUST BE PROVIDED THROUGHOUT THE RADIUSED PORTION. 4. SEE FOR HAIRPIN PLACEMENT. X 8/S4.42 8/S4.42
