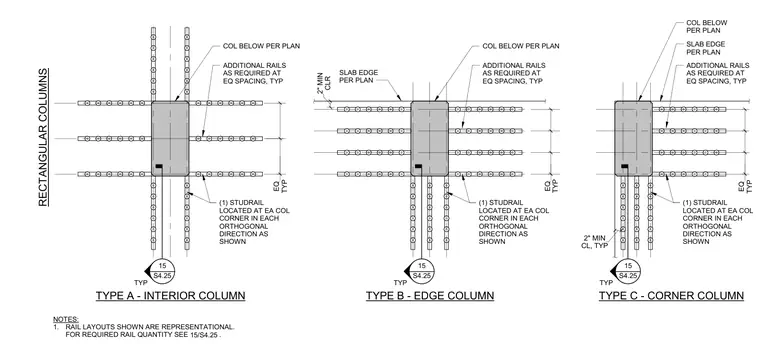

Rectangular concrete columns receive studrails positioned at each column corner in every orthogonal direction. Additional rails are provided at equal typical spacing as required. Edge and corner columns maintain a minimum two-inch clearance to the slab edge per plan. Rail layouts are representational, requiring actual quantity verification from the designated structural sheet.
NOTES: 1. RAIL LAYOUTS SHOWN ARE REPRESENTATIONAL. FOR REQUIRED RAIL QUANTITY SEE . TYPE A - INTERIOR COLUMN RECTANGULAR COLUMNS TYP EQ COL BELOW PER PLAN (1) STUDRAIL LOCATED AT EA COL CORNER IN EACH ORTHOGONAL DIRECTION AS SHOWN ADDITIONAL RAILS AS REQUIRED AT EQ SPACING, TYP TYPE B - EDGE COLUMN COL BELOW PER PLAN (1) STUDRAIL LOCATED AT EA COL CORNER IN EACH ORTHOGONAL DIRECTION AS SHOWN ADDITIONAL RAILS AS REQUIRED AT EQ SPACING, TYP SLAB EDGE PER PLAN CLR 2" MIN TYPE C - CORNER COLUMN COL BELOW PER PLAN (1) STUDRAIL LOCATED AT EA COL CORNER IN EACH ORTHOGONAL DIRECTION AS SHOWN ADDITIONAL RAILS AS REQUIRED AT EQ SPACING, TYP TYP EQ CL, TYP 2" MIN SLAB EDGE PER PLAN TYP TYP EQ TYP TYP 15 S4.25 ____ 15 S4.25 ____ 15 S4.25 ____ 15/S4.25
