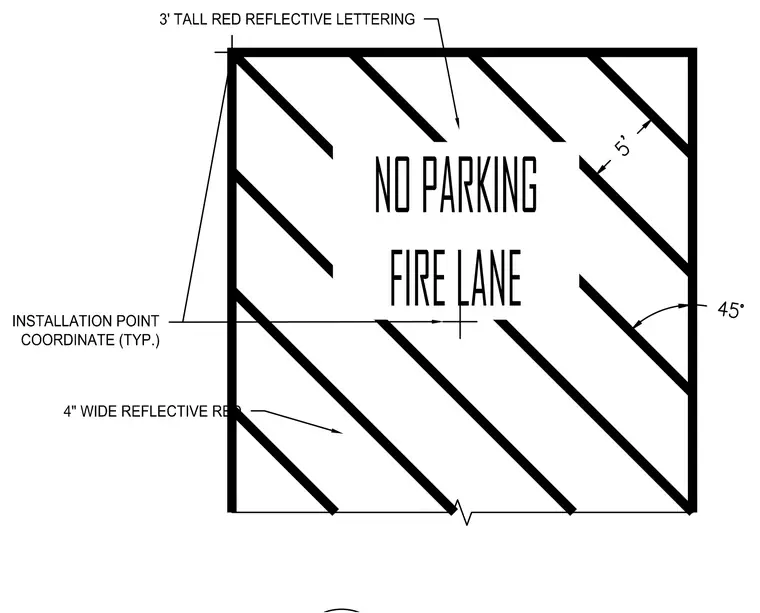

A fire lane marking layout featuring four-inch wide reflective red striping set at a forty-five degree angle with five-foot spacing. Three-foot tall red reflective lettering spells out NO PARKING FIRE LANE within the designated zone. Installation point coordinates are provided as typical for precise field layout.
NO PARKING FIRE LANE INSTALLATION POINT COORDINATE (TYP.) 4" WIDE REFLECTIVE RED 3' TALL RED REFLECTIVE LETTERING
