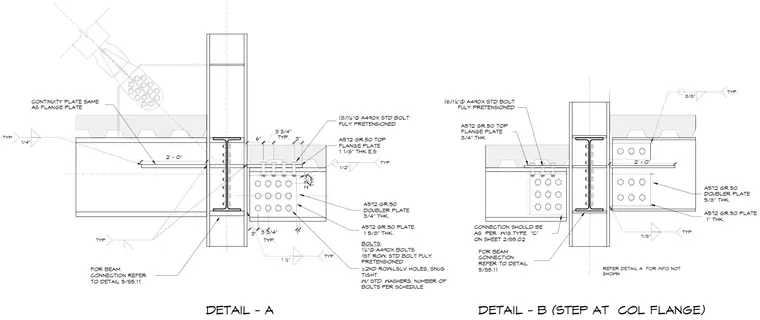

This structural steel detail shows a moment connection utilizing ASTM A572 Grade 50 top and bottom flange plates, A572 Grade 50 doubler plates, and continuity plates matching the flange plate thickness. The connection is made using 1-1/4 inch diameter A490X bolts, with the first row fully pretensioned in standard holes and the second row in long-slotted holes snug-tight with standard washers. A step at the column flange is accommodated in Detail B. Fillet welds are specified typically throughout the plate assembly. The connection must comply with the W18 type C configuration noted on sheet 2/S5.02.
6" TYP. 3 3/4" 3" 2 3/4" TYP. 3" BOLTS: 1¼"Ø A490X BOLTS 1ST ROW: STD BOLT FULY PRETENSIONED ≥ 2ND ROW:LSLV HOLES, SNUG TIGHT W/ STD. WASHERS. NUMBER OF BOLTS PER SCHEDULE TYP. 3 3/4" 1" TYP. A572 GR.50 PLATE 1 5/8" THK. 1/2" TYP. A572 GR.50 DOUBLER PLATE 3/4" THK. CONTINUITY PLATE SAME AS FLANGE PLATE 2' - 0" 1/4" TYP. A572 GR.50 TOP FLANGE PLATE 1 1/8" THK E.S TYP. CONNECTION SHOULD BE AS PER W18 TYPE "C" ON SHEET 2/S5.02 2' - 0" A572 GR.50 PLATE 1" THK. A572 GR.50 DOUBLER PLATE 5/8" THK. 3/8" TYP. 7/8" TYP. REFER DETAIL A FOR INFO NOT SHOWN A572 GR.50 TOP FLANGE PLATE 3/4" THK 1 ½" FOR BEAM CONNECTION REFER TO DETAIL 5/S5.11 FOR BEAM CONNECTION REFER TO DETAIL 5/S5.11 DETAIL - A DETAIL - B (STEP AT COL FLANGE) (8)1¼"Ø A490X STD BOLT FULY PRETENSIONED (6)1¼"Ø A490X STD BOLT FULY PRETENSIONED
