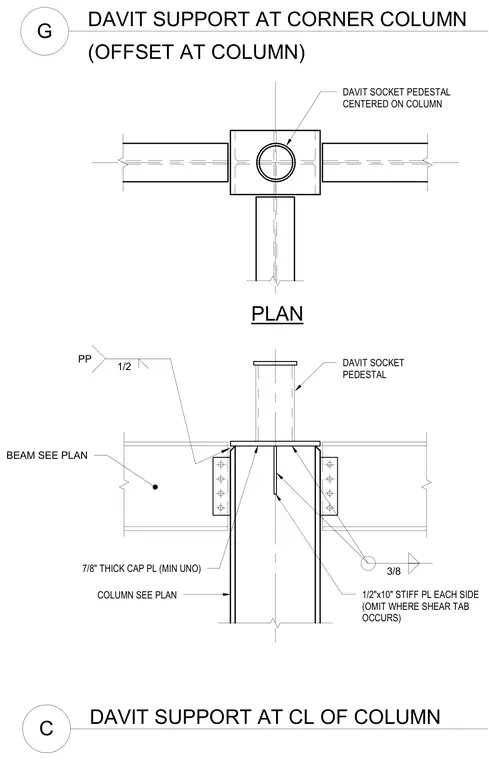

A davit socket pedestal is centered on a column and mounted on a seven-eighths-inch thick cap plate. One-half-inch by ten-inch stiffener plates are welded to each side of the column, omitted where shear tabs occur. Beams frame into the column with shear tab connections.
DAVIT SUPPORT AT CL OF COLUMN C PLAN 7/8" THICK CAP PL (MIN UNO) COLUMN SEE PLAN BEAM SEE PLAN 1/2"x10" STIFF PL EACH SIDE (OMIT WHERE SHEAR TAB OCCURS) DAVIT SOCKET PEDESTAL DAVIT SOCKET PEDESTAL CENTERED ON COLUMN DAVIT SUPPORT AT CORNER COLUMN G (OFFSET AT COLUMN) 3/8 1/2 PP
