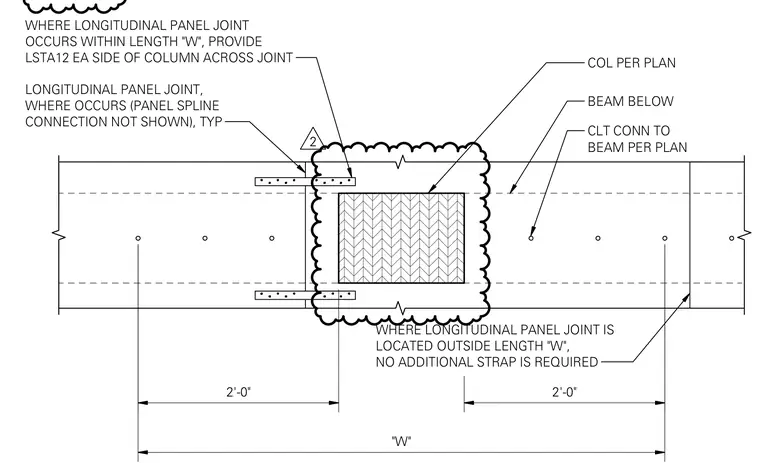

A longitudinal panel joint occurs at a column supported by a beam below. LSTA12 straps are provided on each side of the column across the joint when the longitudinal panel joint falls within length W. When the joint is located outside of length W, no additional strap is required. Cross-laminated timber connections to the beam are positioned per plan.
2'-0" 2'-0" "W" LONGITUDINAL PANEL JOINT, WHERE OCCURS (PANEL SPLINE CONNECTION NOT SHOWN), TYP WHERE LONGITUDINAL PANEL JOINT OCCURS WITHIN LENGTH "W", PROVIDE LSTA12 EA SIDE OF COLUMN ACROSS JOINT BEAM BELOW CLT CONN TO BEAM PER PLAN WHERE LONGITUDINAL PANEL JOINT IS LOCATED OUTSIDE LENGTH "W", NO ADDITIONAL STRAP IS REQUIRED COL PER PLAN 2
