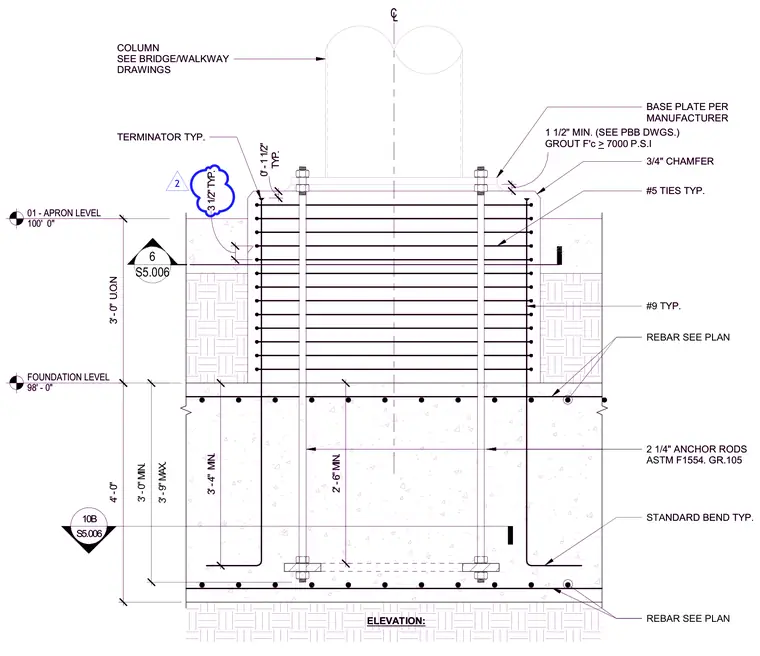

A reinforced concrete pedestal supports a column connected via a base plate per the manufacturer. The assembly includes 2-1/4-inch anchor rods complying with ASTM F1554 Grade 105 featuring standard bends and terminators typically. The concrete pedestal incorporates #5 ties typically, a 3/4-inch chamfer at the top edges, and a minimum 1-1/2-inch grout layer. Vertical and horizontal reinforcing bars are sized per plan, with #9 bars spaced typically throughout the pedestal body. The foundation level and apron level elevations are referenced alongside vertical dimension constraints.
6 S5.006 ELEVATION: 10B S5.006 100' 0" 01 - APRON LEVEL 98' - 0" FOUNDATION LEVEL #5 TIES TYP. 3/4" CHAMFER 1 1/2" MIN. (SEE PBB DWGS.) GROUT F'c > 7000 P.S.I BASE PLATE PER MANUFACTURER COLUMN SEE BRIDGE/WALKWAY DRAWINGS TERMINATOR TYP. #9 TYP. 2 1/4" ANCHOR RODS ASTM F1554. GR.105 STANDARD BEND TYP. REBAR SEE PLAN REBAR SEE PLAN REBAR SEE PLAN REBAR SEE PLAN 3' - 0" U.O.N 4' - 0" C L TYP. 0' - 1 1/2" 3 1/2" TYP. 3' - 4" MIN. 2' - 6" MIN. 3' - 9" MAX. 3' - 0" MIN. 6 S5.006 ELEVATION: 10B S5.006 100' 0" 01 - APRON LEVEL 98' - 0" FOUNDATION LEVEL #5 TIES TYP. 3/4" CHAMFER 1 1/2" MIN. (SEE PBB DWGS.) GROUT F'c > 7000 P.S.I BASE PLATE PER MANUFACTURER COLUMN SEE BRIDGE/WALKWAY DRAWINGS TERMINATOR TYP. #9 TYP. 2 1/4" ANCHOR RODS ASTM F1554. GR.105 STANDARD BEND TYP. REBAR SEE PLAN REBAR SEE PLAN REBAR SEE PLAN REBAR SEE PLAN 3' - 0" U.O.N 4' - 0" C L TYP. 0' - 1 1/2" 3 1/2" TYP. 3' - 4" MIN. 2' - 6" MIN. 3' - 9" MAX. 3' - 0" MIN. 2
