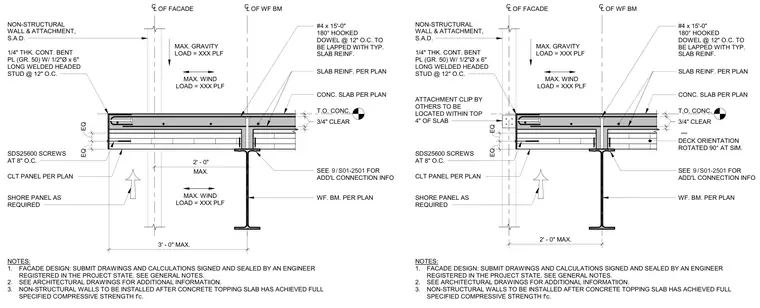

A cross-laminated timber floor panel bears on a wide-flange steel beam with a concrete topping slab reinforced by number four 180-degree hooked dowels at twelve inches on center lapped with typical slab reinforcement. A one-quarter-inch thick continuous Grade 50 bent plate with one-half-inch diameter by six-inch long welded headed studs at twelve inches on center anchors the slab edge at the facade line. The balloon-framed facade attaches to the assembly using SDS25600 screws at eight inches on center, supplemented by temporary shoring panels as required during construction. Non-structural walls are tied into the assembly after the concrete topping slab achieves its full specified compressive strength.
CONC. SLAB PER PLAN T.O. CONC. MAX. 2' - 0" SEE FOR ADD'L CONNECTION INFO / 9 S01-2501 WF. BM. PER PLAN #4 x 15'-0" 180° HOOKED DOWEL @ 12" O.C. TO BE LAPPED WITH TYP. SLAB REINF. SLAB REINF. PER PLAN 3/4" CLEAR CL OF WF BM CL OF FACADE SHORE PANEL AS REQUIRED CLT PANEL PER PLAN 1/4" THK. CONT. BENT PL (GR. 50) W/ 1/2"Ø x 6" LONG WELDED HEADED STUD @ 12" O.C. NON-STRUCTURAL WALL & ATTACHMENT, S.A.D. NOTES: 1. FACADE DESIGN: SUBMIT DRAWINGS AND CALCULATIONS SIGNED AND SEALED BY AN ENGINEER REGISTERED IN THE PROJECT STATE. SEE GENERAL NOTES. 2. SEE ARCHITECTURAL DRAWINGS FOR ADDITIONAL INFORMATIION. 3. NON-STRUCTURAL WALLS TO BE INSTALLED AFTER CONCRETE TOPPING SLAB HAS ACHIEVED FULL SPECIFIED COMPRESSIVE STRENGTH f'c. MAX. WIND LOAD = XXX PLF 3' - 0" MAX. EQ EQ SDS25600 SCREWS AT 8" O.C. MAX. GRAVITY LOAD = XXX PLF MAX. WIND LOAD = XXX PLF CONC. SLAB PER PLAN T.O. CONC. SEE FOR ADD'L CONNECTION INFO / 9 S01-2501 WF. BM. PER PLAN #4 x 15'-0" 180° HOOKED DOWEL @ 12" O.C. TO BE LAPPED WITH TYP. SLAB REINF. SLAB REINF. PER PLAN 3/4" CLEAR CL OF WF BM SHORE PANEL AS REQUIRED CLT PANEL PER PLAN 1/4" THK. CONT. BENT PL (GR. 50) W/ 1/2"Ø x 6" LONG WELDED HEADED STUD @ 12" O.C. NON-STRUCTURAL WALL & ATTACHMENT, S.A.D. NOTES: 1. FACADE DESIGN: SUBMIT DRAWINGS AND CALCULATIONS SIGNED AND SEALED BY AN ENGINEER REGISTERED IN THE PROJECT STATE. SEE GENERAL NOTES. 2. SEE ARCHITECTURAL DRAWINGS FOR ADDITIONAL INFORMATIION. 3. NON-STRUCTURAL WALLS TO BE INSTALLED AFTER CONCRETE TOPPING SLAB HAS ACHIEVED FULL SPECIFIED COMPRESSIVE STRENGTH f'c. EQ EQ SDS25600 SCREWS AT 8" O.C. CL OF FACADE 2' - 0" MAX. MAX. GRAVITY LOAD = XXX PLF MAX. WIND LOAD = XXX PLF DECK ORIENTATION ROTATED 90° AT SIM. ATTACHMENT CLIP BY OTHERS TO BE LOCATED WITHIN TOP 4" OF SLAB
