Text on the drawing

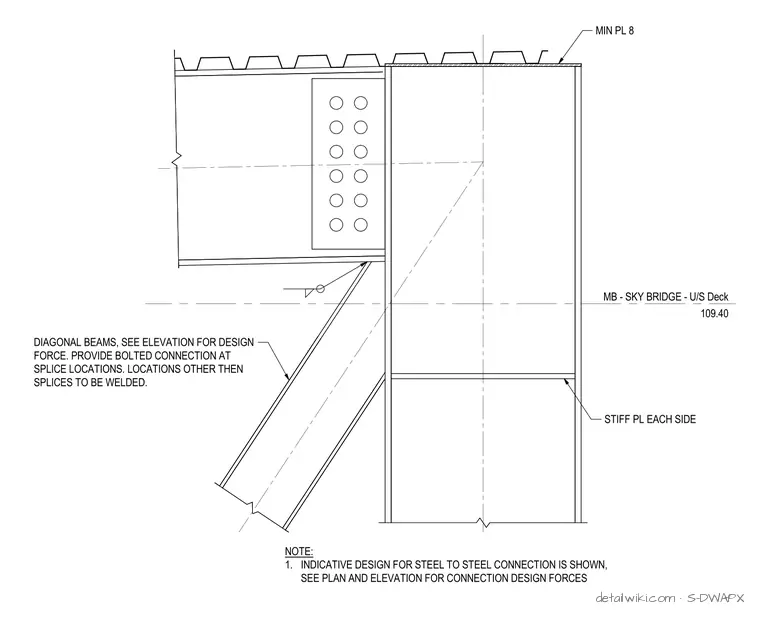

MB - SKY BRIDGE - U/S Deck 109.40 DIAGONAL BEAMS, SEE ELEVATION FOR DESIGN FORCE. PROVIDE BOLTED CONNECTION AT SPLICE LOCATIONS. LOCATIONS OTHER THEN SPLICES TO BE WELDED. NOTE: 1. INDICATIVE DESIGN FOR STEEL TO STEEL CONNECTION IS SHOWN, SEE PLAN AND ELEVATION FOR CONNECTION DESIGN FORCES STIFF PL EACH SIDE MIN PL 8
