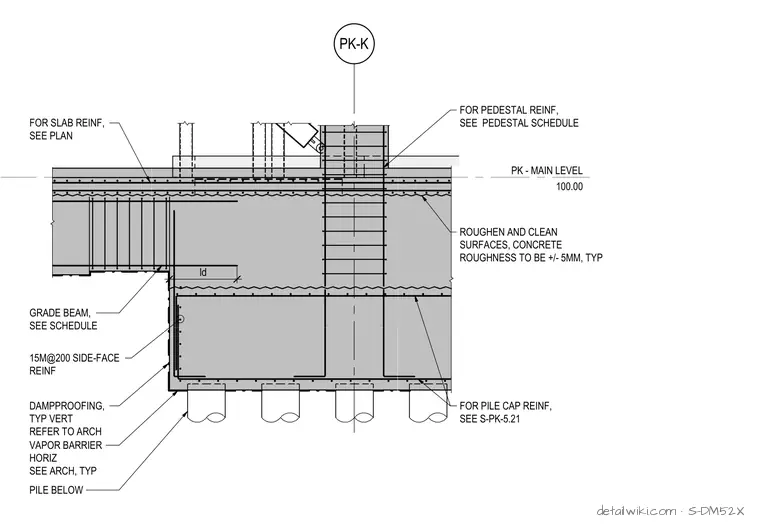

Text on the drawing
PK - MAIN LEVEL 100.00 PK-K PILE BELOW VAPOR BARRIER HORIZ SEE ARCH, TYP DAMPPROOFING, TYP VERT REFER TO ARCH ld GRADE BEAM, SEE SCHEDULE FOR SLAB REINF, SEE PLAN FOR PEDESTAL REINF, SEE PEDESTAL SCHEDULE ROUGHEN AND CLEAN SURFACES, CONCRETE ROUGHNESS TO BE +/- 5MM, TYP FOR PILE CAP REINF, SEE S-PK-5.21 15M@200 SIDE-FACE REINF
