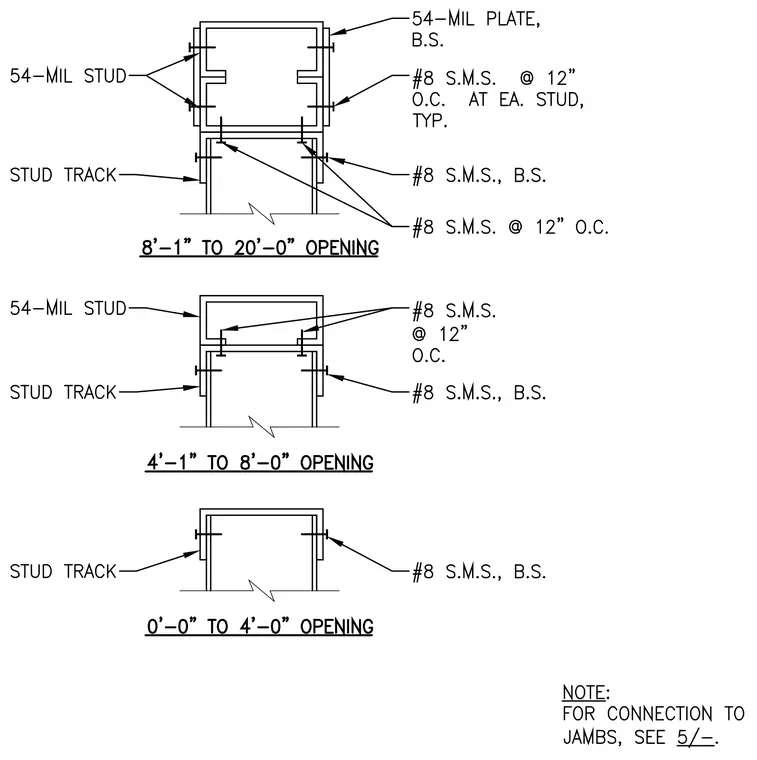

Cold-formed steel header assemblies span openings of varying widths using 54-mil studs and stud tracks fastened with number 8 sheet metal screws. Openings measuring eight feet one inch to twenty feet require a 54-mil plate on both sides and number 8 sheet metal screws spaced at twelve inches on center at each stud. Openings measuring four feet one inch to eight feet utilize stud tracks and 54-mil studs secured with number 8 sheet metal screws at twelve inches on center. Openings measuring zero to four feet utilize standard stud track framing connected with number 8 sheet metal screws on both sides.
