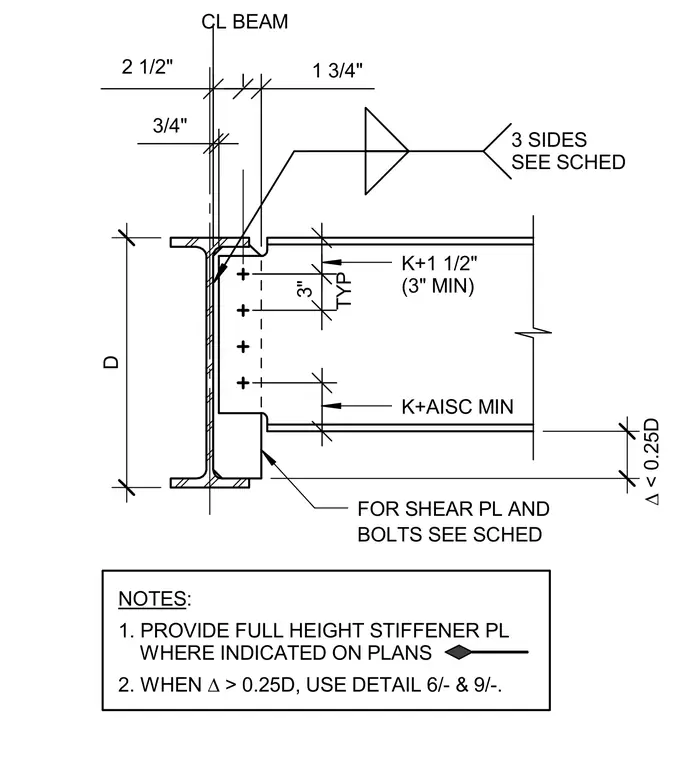

A supported steel beam connects to a supporting beam web using a shear plate and bolts sized per schedule. A full height stiffener plate is provided on three sides as indicated on plans, with weld sizes per schedule. Vertical offset requirements specify alternate details when delta exceeds zero point two five D.
1 3/4" 3" 2 1/2" 3/4" CL BEAM FOR SHEAR PL AND BOLTS SEE SCHED K+1 1/2" (3" MIN) NOTES: 1. PROVIDE FULL HEIGHT STIFFENER PL WHERE INDICATED ON PLANS K+AISC MIN TYP D 3 SIDES SEE SCHED ∆ < 0.25D 2. WHEN ∆ > 0.25D, USE DETAIL 6/- & 9/-.
