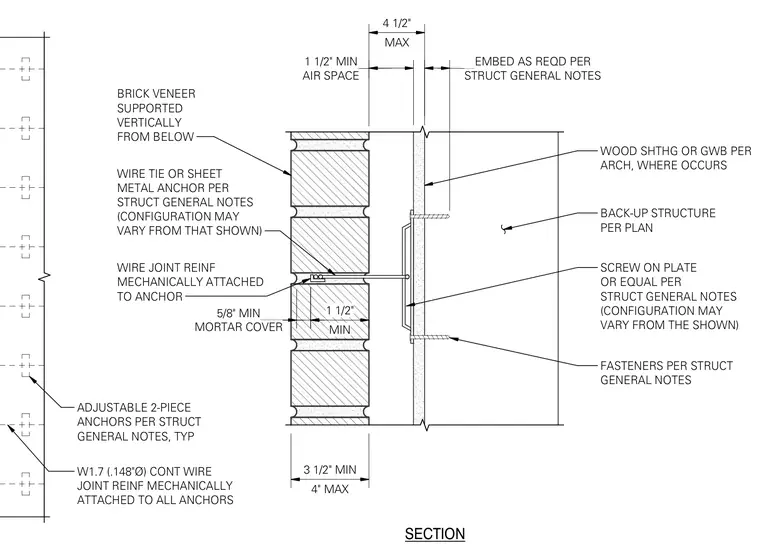

This wall section details a brick veneer supported vertically from below with a cavity space ranging from 1 1/2 inches minimum to 4 1/2 inches maximum. An adjustable two-piece wire tie connects the masonry to a screw-on plate fastened to the backup structure, which may consist of wood sheathing or gypsum wallboard per architectural drawings. Continuous wire joint reinforcement of W1.7 0.148-inch diameter is mechanically attached to all anchors within the mortar joints, providing a minimum mortar cover of 5/8 inch.
STRUCT GENERAL NOTES EMBED AS REQD PER SECTION BRICK VENEER SUPPORTED VERTICALLY FROM BELOW WIRE TIE OR SHEET METAL ANCHOR PER STRUCT GENERAL NOTES (CONFIGURATION MAY VARY FROM THAT SHOWN) WIRE JOINT REINF MECHANICALLY ATTACHED TO ANCHOR WOOD SHTHG OR GWB PER ARCH, WHERE OCCURS BACK-UP STRUCTURE PER PLAN SCREW ON PLATE OR EQUAL PER STRUCT GENERAL NOTES (CONFIGURATION MAY VARY FROM THE SHOWN) FASTENERS PER STRUCT GENERAL NOTES ADJUSTABLE 2-PIECE ANCHORS PER STRUCT GENERAL NOTES, TYP W1.7 (.148"Ø) CONT WIRE JOINT REINF MECHANICALLY ATTACHED TO ALL ANCHORS 4" MAX 3 1/2" MIN MORTAR COVER 5/8" MIN MIN 1 1/2" MAX 4 1/2" AIR SPACE 1 1/2" MIN
