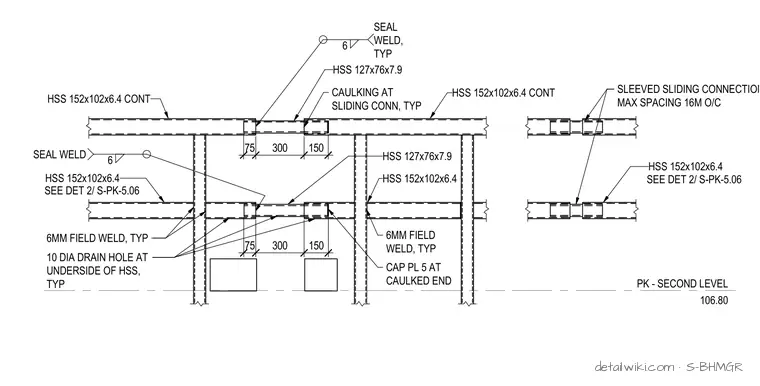

Text on the drawing
PK - SECOND LEVEL 106.80 75 300 150 75 300 150 HSS 152x102x6.4 CONT HSS 152x102x6.4 CONT HSS 127x76x7.9 HSS 152x102x6.4 HSS 152x102x6.4 SEE DET 2/ S-PK-5.06 HSS 127x76x7.9 6 SEAL WELD, TYP 6 SEAL WELD 10 DIA DRAIN HOLE AT UNDERSIDE OF HSS, TYP SLEEVED SLIDING CONNECTION MAX SPACING 16M O/C HSS 152x102x6.4 SEE DET 2/ S-PK-5.06 CAULKING AT SLIDING CONN, TYP 6MM FIELD WELD, TYP 6MM FIELD WELD, TYP CAP PL 5 AT CAULKED END
