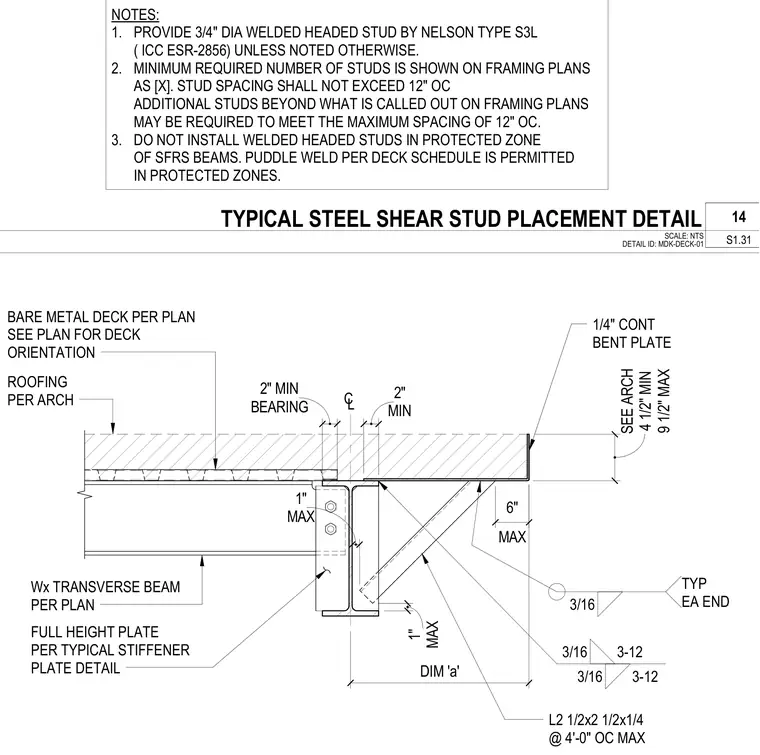

A structural steel connection features a transverse wide-flange beam supporting a bare metal deck and roofing assembly, with a continuous one-quarter-inch bent plate attached via three-sixteenths fillet welds. Shear studs are specified as three-quarter-inch diameter welded headed studs by Nelson Type S3L per ICC ESR-2856, with spacing limited to a maximum of twelve inches on center and restricted from protected zones of special seismic-force-resisting system beams. A structural angle measuring two and one-half by two and one-half by one-quarter inches is spaced at four feet on center maximum along the assembly. Full-height plates acting as typical stiffener plates are welded to the transverse beam per plan.
NOTES: 1. PROVIDE 3/4" DIA WELDED HEADED STUD BY NELSON TYPE S3L ( ICC ESR-2856) UNLESS NOTED OTHERWISE. 2. MINIMUM REQUIRED NUMBER OF STUDS IS SHOWN ON FRAMING PLANS AS [X]. STUD SPACING SHALL NOT EXCEED 12" OC ADDITIONAL STUDS BEYOND WHAT IS CALLED OUT ON FRAMING PLANS MAY BE REQUIRED TO MEET THE MAXIMUM SPACING OF 12" OC. 3. DO NOT INSTALL WELDED HEADED STUDS IN PROTECTED ZONE OF SFRS BEAMS. PUDDLE WELD PER DECK SCHEDULE IS PERMITTED IN PROTECTED ZONES. ROOFING PER ARCH 1/4" CONT BENT PLATE CL DIM 'a' FULL HEIGHT PLATE PER TYPICAL STIFFENER PLATE DETAIL Wx TRANSVERSE BEAM PER PLAN BARE METAL DECK PER PLAN SEE PLAN FOR DECK ORIENTATION BEARING 2" MIN MIN 2" MAX 1" MAX 1" 3/16 TYP EA END 3/16 3-12 3/16 3-12 L2 1/2x2 1/2x1/4 @ 4'-0" OC MAX MAX 6" 9 1/2" MAX SEE ARCH 4 1/2" MIN SCALE: NTS S1.31 TYPICAL STEEL SHEAR STUD PLACEMENT DETAIL 14 DETAIL ID: MDK-DECK-01
