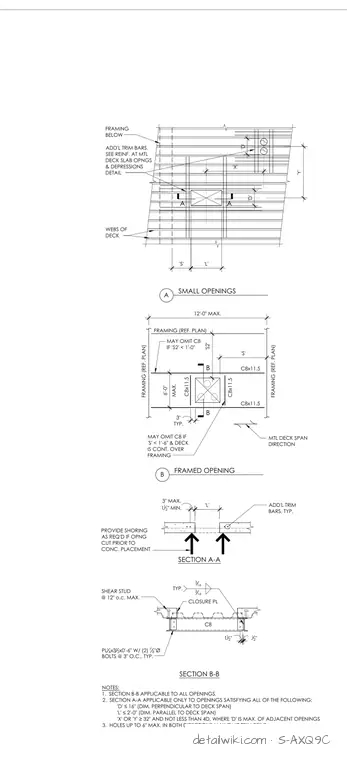

Text on the drawing
12 " 1 1 2 " 'S' C8x11.5 C8x11.5 C8x11.5 'S2' C8x11.5 3" TYP. 12'-0" MAX. 'L' 3" MAX. 1 1 2 " MIN. NOTES: 1. SECTION B-B APPLICABLE TO ALL OPENINGS. 2. SECTION A-A APPLICABLE ONLY TO OPENINGS SATISFYING ALL OF THE FOLLOWING: 'D' ≤ 16" (DIM. PERPENDICULAR TO DECK SPAN) 'L' ≤ 2'-0" (DIM. PARALLEL TO DECK SPAN) 'X' OR 'Y' ≥ 32" AND NOT LESS THAN 4D, WHERE 'D' IS MAX. OF ADJACENT OPENINGS 3. HOLES UP TO 6" MAX. IN BOTH DIRECTIONS MAY OMIT TRIM REINF. SECTION B-B SECTION A-A FRAMING (REF. PLAN) FRAMING (REF. PLAN) FRAMING (REF. PLAN) MAY OMIT C8 IF 'S2' < 1'-0" MAY OMIT C8 IF 'S' < 1'-6" & DECK IS CONT. OVER FRAMING PROVIDE SHORING AS REQ'D IF OPNG CUT PRIOR TO CONC. PLACEMENT ADD'L TRIM BARS, TYP. SHEAR STUD @ 12" o.c. MAX. CLOSURE PL C8 6'-0" MAX. PL 1 4 x3 1 2 x0'-6" W/ (2) 7 8 "Ø BOLTS @ 3" O.C., TYP. FRAMED OPENING B B B 316 316 TYP. MTL DECK SPAN DIRECTION 'D' 'Y' 'X' 'S' 'L' 'D' FRAMING BELOW WEBS OF DECK ADD'L TRIM BARS. SEE REINF. AT MTL DECK SLAB OPNGS & DEPRESSIONS DETAIL SMALL OPENINGS A A A
