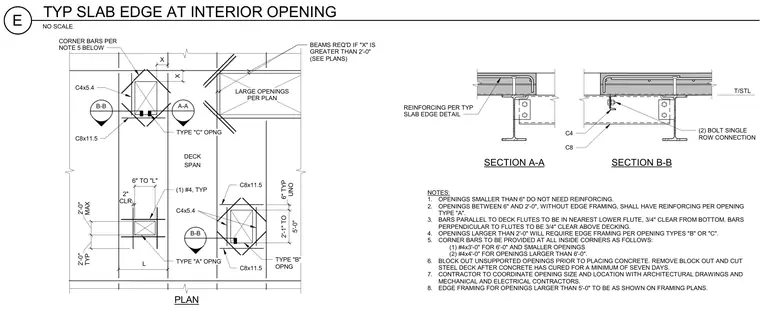

Concrete floor slab edge conditions and framing requirements for interior openings of various sizes. Openings between six inches and two feet require Type A reinforcing consisting of typical #4 bars placed parallel and perpendicular to the steel deck flutes, with specific clearance dimensions maintained. Openings larger than two feet require edge framing composed of C4x5.4 and C8x11.5 channel sections secured with two-bolt single row bolted connections. Corner bars including one #4 by three foot or four foot lengths are provided at all inside corners depending on the opening size. General notes specify block-out procedures prior to concrete placement and subsequent steel deck cutting after seven days of curing.
REINFORCING PER TYP SLAB EDGE DETAIL C8 C4 (2) BOLT SINGLE ROW CONNECTION NOTES: 1. OPENINGS SMALLER THAN 6" DO NOT NEED REINFORCING. 2. OPENINGS BETWEEN 6" AND 2'-0", WITHOUT EDGE FRAMING, SHALL HAVE REINFORCING PER OPENING TYPE "A". 3. BARS PARALLEL TO DECK FLUTES TO BE IN NEAREST LOWER FLUTE, 3/4" CLEAR FROM BOTTOM. BARS PERPENDICULAR TO FLUTES TO BE 3/4" CLEAR ABOVE DECKING. 4. OPENINGS LARGER THAN 2'-0" WILL REQUIRE EDGE FRAMING PER OPENING TYPES "B" OR "C". 5. CORNER BARS TO BE PROVIDED AT ALL INSIDE CORNERS AS FOLLOWS: (1) #4x3'-0" FOR 6'-0" AND SMALLER OPENINGS (2) #4x4'-0" FOR OPENINGS LARGER THAN 6'-0". 6. BLOCK OUT UNSUPPORTED OPENINGS PRIOR TO PLACING CONCRETE. REMOVE BLOCK OUT AND CUT STEEL DECK AFTER CONCRETE HAS CURED FOR A MINIMUM OF SEVEN DAYS. 7. CONTRACTOR TO COORDINATE OPENING SIZE AND LOCATION WITH ARCHITECTURAL DRAWINGS AND MECHANICAL AND ELECTRICAL CONTRACTORS. 8. EDGE FRAMING FOR OPENINGS LARGER THAN 5'-0" TO BE AS SHOWN ON FRAMING PLANS. CORNER BARS PER NOTE 5 BELOW C4x5.4 C8x11.5 BEAMS REQ'D IF "X" IS GREATER THAN 2'-0" (SEE PLANS) TYPE "C" OPNG TYPE "A" OPNG (1) #4, TYP L C4x5.4 DECK C8x11.5 C8x11.5 TYPE "B" OPNG LARGE OPENINGS PER PLAN X X 6" TO "L" MAX 2'-0" TYP 2'-0" CLR 2" 5'-0" 2'-1" TO UNO 6" TYP SPAN PLAN SECTION A-A SECTION B-B NO SCALE E TYP SLAB EDGE AT INTERIOR OPENING
