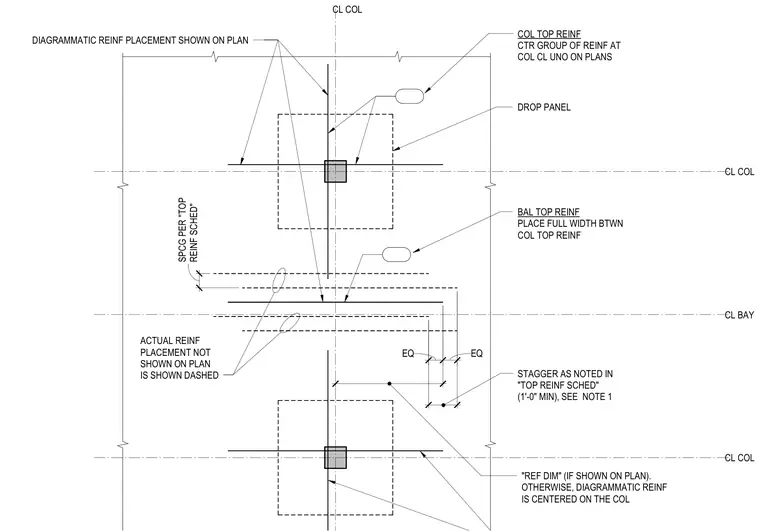

Column top reinforcing is centered at the column centerline unless otherwise noted on plans. Balance top reinforcing is placed full width between column top reinforcing groups. Stagger reinforcing as noted in the top reinforcing schedule with a one foot minimum, per note one. Actual reinforcement placement not shown on plan is shown dashed. Diagrammatic reinforcement placement shown on plan is centered on the column or based on reference dimensions.
CL COL CL BAY DROP PANEL STAGGER AS NOTED IN "TOP REINF SCHED" (1'-0" MIN), SEE NOTE 1 BAL TOP REINF PLACE FULL WIDTH BTWN COL TOP REINF COL TOP REINF CTR GROUP OF REINF AT COL CL UNO ON PLANS EQ EQ ACTUAL REINF PLACEMENT NOT SHOWN ON PLAN IS SHOWN DASHED 12" DIAGRAMMATIC REINF PLACEMENT SHOWN ON PLAN "REF DIM" (IF SHOWN ON PLAN). OTHERWISE, DIAGRAMMATIC REINF IS CENTERED ON THE COL 90" 24" CL COL CL COL SPCG PER "TOP REINF SCHED"
