Text on the drawing

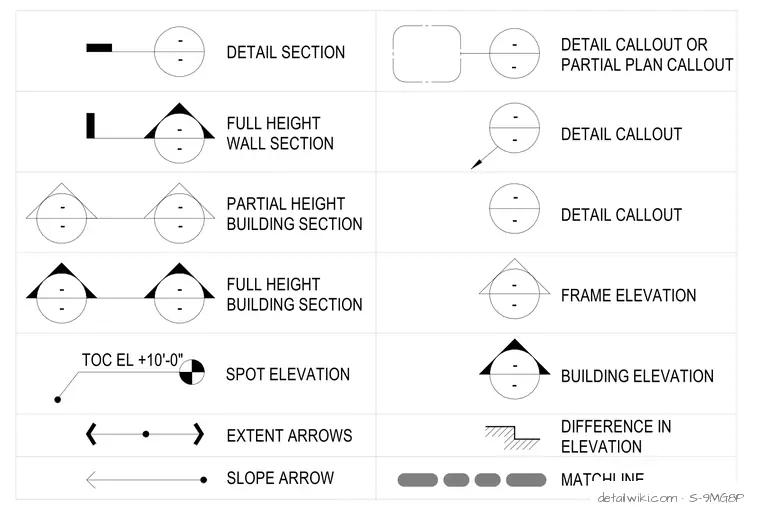

DETAIL SECTION PARTIAL HEIGHT BUILDING SECTION DETAIL CALLOUT OR PARTIAL PLAN CALLOUT BUILDING ELEVATION EXTENT ARROWS SLOPE ARROW SPOT ELEVATION DIFFERENCE IN ELEVATION - - - - - - - TOC EL +10'-0" MATCHLINE - - - - - - - - - - - - - FULL HEIGHT WALL SECTION FULL HEIGHT BUILDING SECTION FRAME ELEVATION DETAIL CALLOUT - DETAIL CALLOUT -
Members view this detail in full resolution, download the CAD files (SVG, PDF), and open any detail in the built-in CAD editor to edit and export DXF or DWG.
