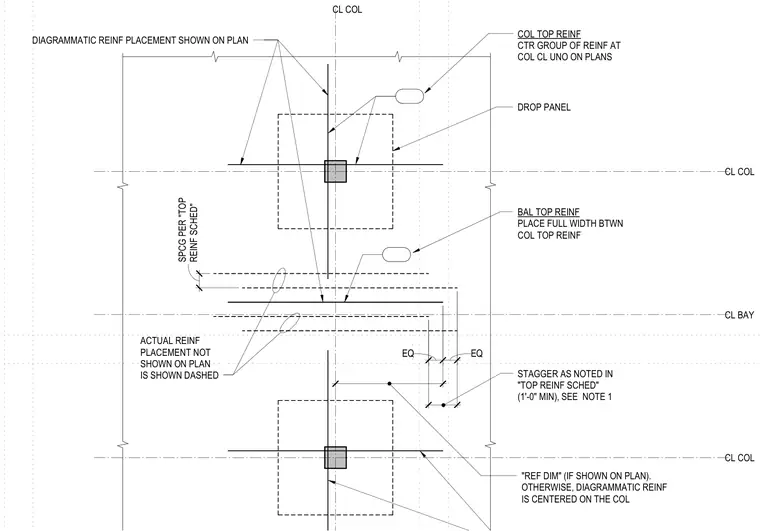

Column top reinforcement is centered on column centerlines unless otherwise noted on plans, while balanced top reinforcement spans the full width between column top reinforcing groups. Actual reinforcement placement not shown on plan is indicated with dashed lines, and staggering is applied per the top reinforcement schedule with a minimum one-foot offset. Diagrammatic reinforcement is centered on the column unless a reference dimension is provided on the plan. Spacing between bars follows the requirements of the top reinforcement schedule.
CL COL CL BAY DROP PANEL STAGGER AS NOTED IN "TOP REINF SCHED" (1'-0" MIN), SEE NOTE 1 BAL TOP REINF PLACE FULL WIDTH BTWN COL TOP REINF COL TOP REINF CTR GROUP OF REINF AT COL CL UNO ON PLANS EQ EQ ACTUAL REINF PLACEMENT NOT SHOWN ON PLAN IS SHOWN DASHED 12" DIAGRAMMATIC REINF PLACEMENT SHOWN ON PLAN "REF DIM" (IF SHOWN ON PLAN). OTHERWISE, DIAGRAMMATIC REINF IS CENTERED ON THE COL 90" 24" CL COL CL COL SPCG PER "TOP REINF SCHED"
