Text on the drawing

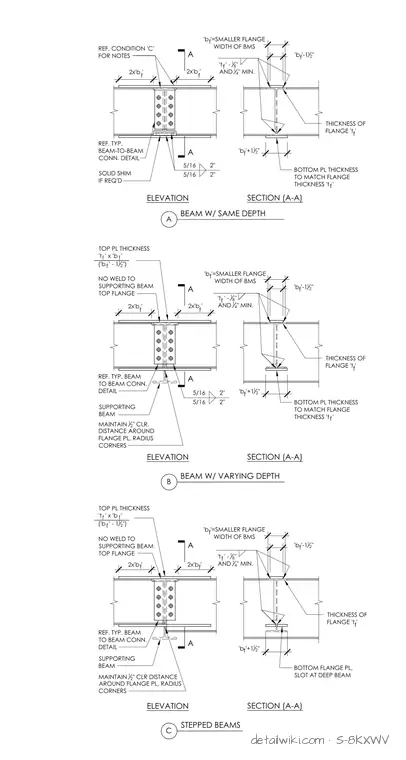

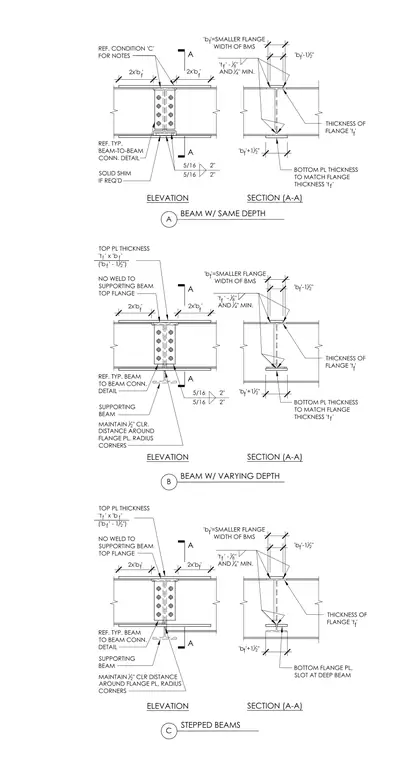

'b '=SMALLER FLANGE WIDTH OF BMS f f 'b '-1 1 2 " f 'b '+1 1 2 " 2x'b 'f f 2x'b ' 'b '+1 1 2 " f f 'b '-1 1 2 " f f 2x'b 'f f 2x'b ' 'b '=SMALLER FLANGE WIDTH OF BMS f 'b '+1 1 2 " f 2x'b 'f f 2x'b ' 'b '-1 1 2 " 'b '=SMALLER FLANGE WIDTH OF BMS SECTION (A-A) REF. CONDITION 'C' FOR NOTES REF. TYP. BEAM-TO-BEAM CONN. DETAIL SOLID SHIM IF REQ'D TOP PL THICKNESS 't ' x 'b ' ('b ' - 1 1 2 ") NO WELD TO SUPPORTING BEAM TOP FLANGE REF. TYP. BEAM TO BEAM CONN. DETAIL MAINTAIN 1 2 " CLR. DISTANCE AROUND FLANGE PL, RADIUS CORNERS SUPPORTING BEAM TOP PL THICKNESS 't ' x 'b ' ('b ' - 1 1 2 ") NO WELD TO SUPPORTING BEAM TOP FLANGE REF. TYP. BEAM TO BEAM CONN. DETAIL MAINTAIN 1 2 " CLR DISTANCE AROUND FLANGE PL, RADIUS CORNERS SUPPORTING BEAM BOTTOM PL THICKNESS TO MATCH FLANGE THICKNESS 't 'f BOTTOM FLANGE PL, SLOT AT DEEP BEAM f 't ' - 1 8 " AND 1 4 " MIN. f 't ' - 1 8 " AND 1 4 " MIN. f 't ' - 1 8 " AND 1 4 " MIN. f ELEVATION SECTION (A-A) ELEVATION SECTION (A-A) ELEVATION STEPPED BEAMS C A A BEAM W/ VARYING DEPTH B BEAM W/ SAME DEPTH A A A A A BOTTOM PL THICKNESS TO MATCH FLANGE THICKNESS 't 'f 5/16 5/16 2" 2" 5/16 5/16 2" 2" THICKNESS OF FLANGE 't ' f THICKNESS OF FLANGE 't ' f THICKNESS OF FLANGE 't '
