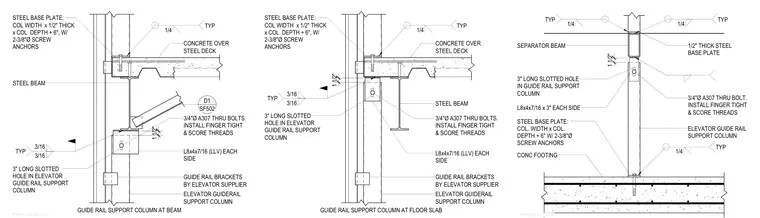

Elevator guide rail support columns are anchored to a concrete footing using a half-inch thick steel base plate secured with two three-eighths-inch diameter screw anchors. At floor slab and steel beam intersections, the elevator guide rail support columns are connected using L8x4x7/16 structural angles on each side with three-quarter-inch diameter A307 through bolts installed finger-tight with scored threads through three-inch long slotted holes. Connections incorporate fillet welds sized at three-sixteenths and one-quarter inch typical, paired with steel base plates sized to column width by half-inch thick by column depth plus six inches with two-eighths-inch diameter screw anchors. Elevator guide rail brackets are provided by the elevator supplier.
SF521-D5 ELEV COL BASE STEEL BASE PLATE: COL. WIDTH x COL. DEPTH + 6" W/ 2-3/8"Ø SCREW ANCHORS SEPARATOR BEAM CONC FOOTING 1/4 TYP 3" LONG SLOTTED HOLE IN GUIDE RAIL SUPPORT COLUMN L8x4x7/16 x 3" EACH SIDE ELEVATOR GUIDE RAIL SUPPORT COLUMN 3/4"Ø A307 THRU BOLT. INSTALL FINGER TIGHT & SCORE THREADS 1 1/2" 1/2" THICK STEEL BASE PLATE 1/4 TYP 1/4 TYP SF521-D2 ELEV COL DETAIL L8x4x7/16 (LLV) EACH SIDE 3/4"Ø A307 THRU BOLTS. INSTALL FINGER TIGHT & SCORE THREADS 3" LONG SLOTTED HOLE IN ELEVATOR GUIDE RAIL SUPPORT COLUMN STEEL BASE PLATE: COL WIDTH x 1/2" THICK x COL DEPTH + 6", W/ 2-3/8"Ø SCREW ANCHORS GUIDE RAIL BRACKETS BY ELEVATOR SUPPLIER ELEVATOR GUIDERAIL SUPPORT COLUMN CONCRETE OVER STEEL DECK STEEL BEAM GUIDE RAIL SUPPORT COLUMN AT BEAM GUIDE RAIL SUPPORT COLUMN AT FLOOR SLAB 3/16 3/16 TYP L8x4x7/16 (LLV) EACH SIDE 3/4"Ø A307 THRU BOLTS. INSTALL FINGER TIGHT & SCORE THREADS 3" LONG SLOTTED HOLE IN ELEVATOR GUIDE RAIL SUPPORT COLUMN STEEL BASE PLATE: COL WIDTH x 1/2" THICK x COL DEPTH + 6", W/ 2-3/8"Ø SCREW ANCHORS GUIDE RAIL BRACKETS BY ELEVATOR SUPPLIER ELEVATOR GUIDERAIL SUPPORT COLUMN CONCRETE OVER STEEL DECK STEEL BEAM 3/16 3/16 TYP 1 1/2" 1 1/2" SF502 D1 1/4 TYP 1/4 TYP
