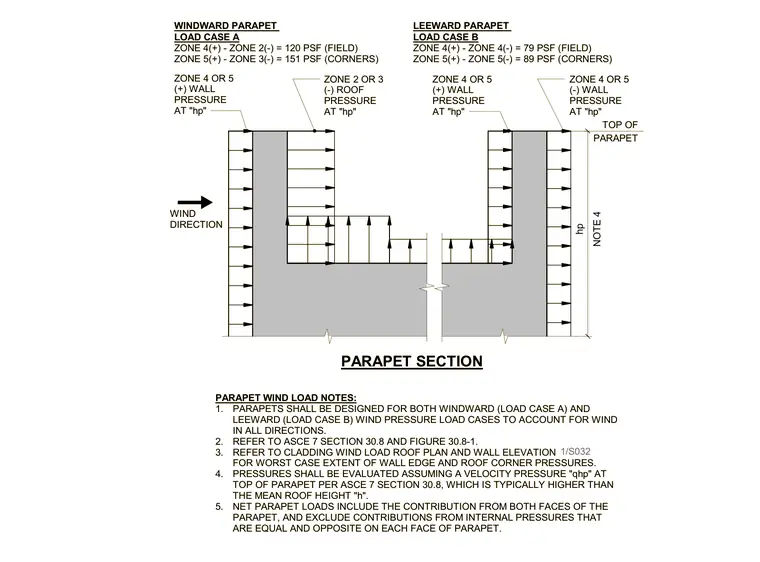

Parapet wind load design criteria for both windward and leeward load cases. Windward Load Case A combines positive wall pressure with negative roof pressure to yield net pressures of 120 pounds per square foot in the field and 151 pounds per square foot at the corners. Leeward Load Case B combines positive and negative wall pressures resulting in net pressures of 79 pounds per square foot in the field and 89 pounds per square foot at the corners. Pressures are evaluated assuming a velocity pressure at the top of the parapet per ASCE 7 section 30.8. Net parapet loads include contributions from both faces while excluding internal pressures.
TOP OF PARAPET PARAPET WIND LOAD NOTES: 1. PARAPETS SHALL BE DESIGNED FOR BOTH WINDWARD (LOAD CASE A) AND LEEWARD (LOAD CASE B) WIND PRESSURE LOAD CASES TO ACCOUNT FOR WIND IN ALL DIRECTIONS. 2. REFER TO ASCE 7 SECTION 30.8 AND FIGURE 30.8-1. 3. REFER TO CLADDING WIND LOAD ROOF PLAN AND WALL ELEVATION FOR WORST CASE EXTENT OF WALL EDGE AND ROOF CORNER PRESSURES. 4. PRESSURES SHALL BE EVALUATED ASSUMING A VELOCITY PRESSURE "qhp" AT TOP OF PARAPET PER ASCE 7 SECTION 30.8, WHICH IS TYPICALLY HIGHER THAN THE MEAN ROOF HEIGHT "h". 5. NET PARAPET LOADS INCLUDE THE CONTRIBUTION FROM BOTH FACES OF THE PARAPET, AND EXCLUDE CONTRIBUTIONS FROM INTERNAL PRESSURES THAT ARE EQUAL AND OPPOSITE ON EACH FACE OF PARAPET. ZONE 4 OR 5 (-) WALL PRESSURE AT "hp" ZONE 4 OR 5 (+) WALL PRESSURE AT "hp" ZONE 2 OR 3 (-) ROOF PRESSURE AT "hp" ZONE 4 OR 5 (+) WALL PRESSURE AT "hp" WINDWARD PARAPET LOAD CASE A ZONE 4(+) - ZONE 2(-) = 120 PSF (FIELD) ZONE 5(+) - ZONE 3(-) = 151 PSF (CORNERS) LEEWARD PARAPET LOAD CASE B ZONE 4(+) - ZONE 4(-) = 79 PSF (FIELD) ZONE 5(+) - ZONE 5(-) = 89 PSF (CORNERS) WIND DIRECTION NOTE 4 hp PARAPET SECTION 1/S032 TOP OF PARAPET PARAPET WIND LOAD NOTES: 1. PARAPETS SHALL BE DESIGNED FOR BOTH WINDWARD (LOAD CASE A) AND LEEWARD (LOAD CASE B) WIND PRESSURE LOAD CASES TO ACCOUNT FOR WIND IN ALL DIRECTIONS. 2. REFER TO ASCE 7 SECTION 30.8 AND FIGURE 30.8-1. 3. REFER TO CLADDING WIND LOAD ROOF PLAN AND WALL ELEVATION FOR WORST CASE EXTENT OF WALL EDGE AND ROOF CORNER PRESSURES. 4. PRESSURES SHALL BE EVALUATED ASSUMING A VELOCITY PRESSURE "qhp" AT TOP OF PARAPET PER ASCE 7 SECTION 30.8, WHICH IS TYPICALLY HIGHER THAN THE MEAN ROOF HEIGHT "h". 5. NET PARAPET LOADS INCLUDE THE CONTRIBUTION FROM BOTH FACES OF THE PARAPET, AND EXCLUDE CONTRIBUTIONS FROM INTERNAL PRESSURES THAT ARE EQUAL AND OPPOSITE ON EACH FACE OF PARAPET. ZONE 4 OR 5 (-) WALL PRESSURE AT "hp" ZONE 4 OR 5 (+) WALL PRESSURE AT "hp" ZONE 2 OR 3 (-) ROOF PRESSURE AT "hp" ZONE 4 OR 5 (+) WALL PRESSURE AT "hp" WINDWARD PARAPET LOAD CASE A ZONE 4(+) - ZONE 2(-) = 120 PSF (FIELD) ZONE 5(+) - ZONE 3(-) = 151 PSF (CORNERS) LEEWARD PARAPET LOAD CASE B ZONE 4(+) - ZONE 4(-) = 79 PSF (FIELD) ZONE 5(+) - ZONE 5(-) = 89 PSF (CORNERS) WIND DIRECTION NOTE 4 hp PARAPET SECTION 1/S032
