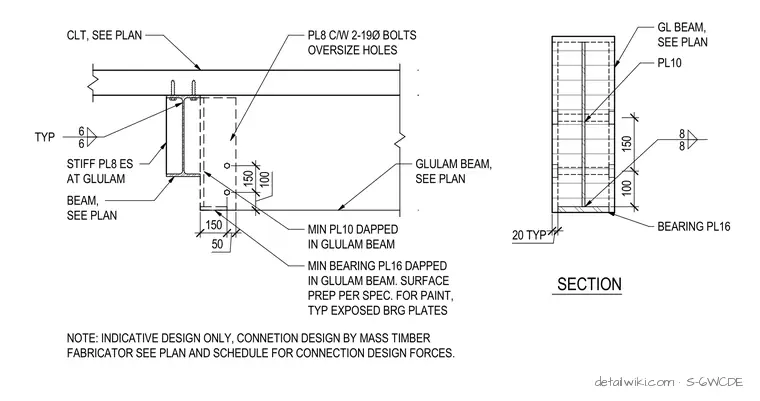

Text on the drawing
CLT, SEE PLAN STIFF PL8 ES AT GLULAM BEAM, SEE PLAN PL8 C/W 2-19Ø BOLTS OVERSIZE HOLES MIN PL10 DAPPED IN GLULAM BEAM MIN BEARING PL16 DAPPED IN GLULAM BEAM. SURFACE PREP PER SPEC. FOR PAINT, TYP EXPOSED BRG PLATES 50 150 150 100 GLULAM BEAM, SEE PLAN 6 TYP 6 NOTE: INDICATIVE DESIGN ONLY, CONNETION DESIGN BY MASS TIMBER FABRICATOR SEE PLAN AND SCHEDULE FOR CONNECTION DESIGN FORCES. GL BEAM, SEE PLAN PL10 150 100 BEARING PL16 SECTION 20 TYP 8 8
