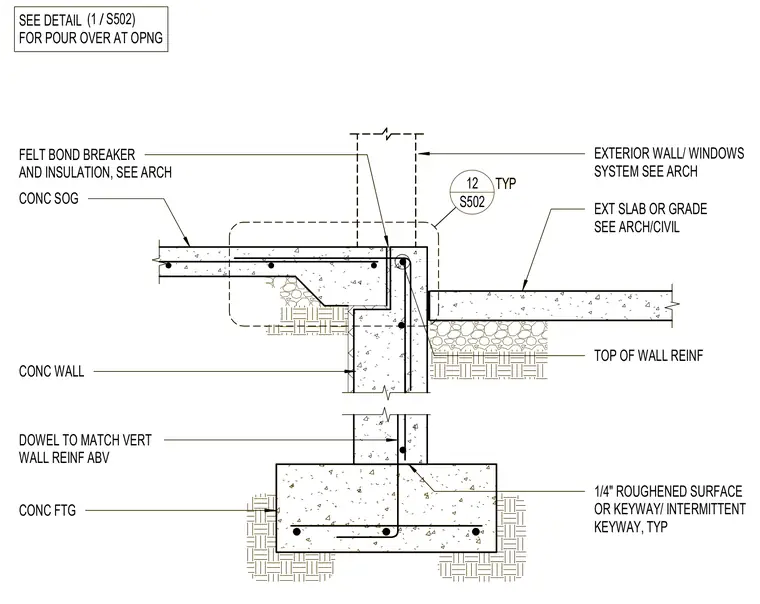

A reinforced concrete foundation wall is supported by a continuous concrete footing with vertical dowels matching the wall reinforcement above. The top of the footing features a quarter-inch roughened surface or intermittent keyway. A concrete slab on grade abuts the exterior wall with a felt bond breaker and insulation layer located between the elements. An exterior slab on grade or grade slab sits adjacent to the foundation wall below the exterior wall and window system. A designated detail callout indicates the pour over at the opening condition.
CONC SOG EXT SLAB OR GRADE SEE ARCH/CIVIL DOWEL TO MATCH VERT WALL REINF ABV CONC FTG CONC WALL EXTERIOR WALL/ WINDOWS SYSTEM SEE ARCH TOP OF WALL REINF 1/4" ROUGHENED SURFACE OR KEYWAY/ INTERMITTENT KEYWAY, TYP FELT BOND BREAKER AND INSULATION, SEE ARCH SEE DETAIL FOR POUR OVER AT OPNG / (1 S502) S502 12 TYP CONC SOG EXT SLAB OR GRADE SEE ARCH/CIVIL DOWEL TO MATCH VERT WALL REINF ABV CONC FTG CONC WALL EXTERIOR WALL/ WINDOWS SYSTEM SEE ARCH TOP OF WALL REINF 1/4" ROUGHENED SURFACE OR KEYWAY/ INTERMITTENT KEYWAY, TYP FELT BOND BREAKER AND INSULATION, SEE ARCH SEE DETAIL FOR POUR OVER AT OPNG / (1 S502) S502 12 TYP
