Text on the drawing

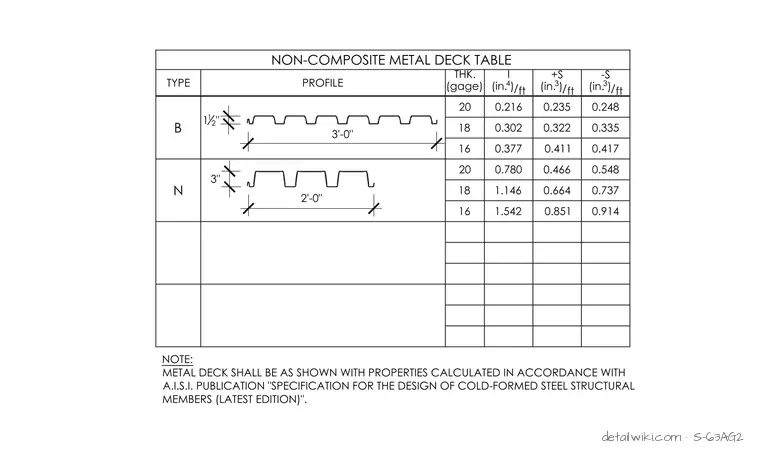

(gage) 3'-0" 1 1 2 " 3" 2'-0" NOTE: METAL DECK SHALL BE AS SHOWN WITH PROPERTIES CALCULATED IN ACCORDANCE WITH A.I.S.I. PUBLICATION "SPECIFICATION FOR THE DESIGN OF COLD-FORMED STEEL STRUCTURAL MEMBERS (LATEST EDITION)". 3 / (in. ) ft / 4 ft (in. ) 3 / (in. ) ft 20 0.216 0.235 0.248 18 0.302 0.322 0.335 16 0.377 0.411 0.417 20 0.780 0.466 0.548 1.146 0.664 0.737 1.542 0.851 0.914 18 16 N B TYPE PROFILE THK. +S -S I NON-COMPOSITE METAL DECK TABLE
