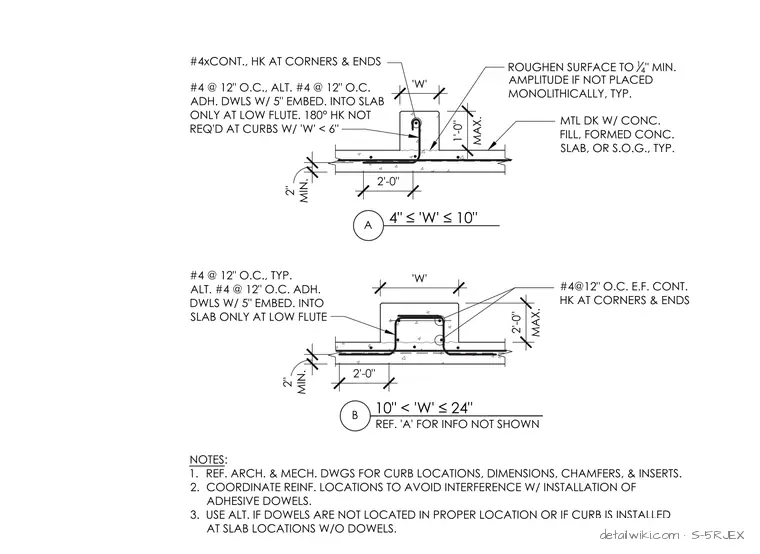

Text on the drawing
'W' 1'-0" MAX. 2" MIN. 2'-0" 2" MIN. 'W' 2'-0" 2'-0" MAX. #4xCONT., HK AT CORNERS & ENDS ROUGHEN SURFACE TO 1 4 " MIN. AMPLITUDE IF NOT PLACED MONOLITHICALLY, TYP. MTL DK W/ CONC. FILL, FORMED CONC. SLAB, OR S.O.G., TYP. #4 @ 12" O.C., ALT. #4 @ 12" O.C. ADH. DWLS W/ 5" EMBED. INTO SLAB ONLY AT LOW FLUTE. 180° HK NOT REQ'D AT CURBS W/ 'W' < 6" #4@12" O.C. E.F. CONT. HK AT CORNERS & ENDS #4 @ 12" O.C., TYP. ALT. #4 @ 12" O.C. ADH. DWLS W/ 5" EMBED. INTO SLAB ONLY AT LOW FLUTE REF. 'A' FOR INFO NOT SHOWN NOTES: 1. REF. ARCH. & MECH. DWGS FOR CURB LOCATIONS, DIMENSIONS, CHAMFERS, & INSERTS. 2. COORDINATE REINF. LOCATIONS TO AVOID INTERFERENCE W/ INSTALLATION OF ADHESIVE DOWELS. 3. USE ALT. IF DOWELS ARE NOT LOCATED IN PROPER LOCATION OR IF CURB IS INSTALLED AT SLAB LOCATIONS W/O DOWELS. B 10" < 'W' ≤ 24" A 4" ≤ 'W' ≤ 10"
