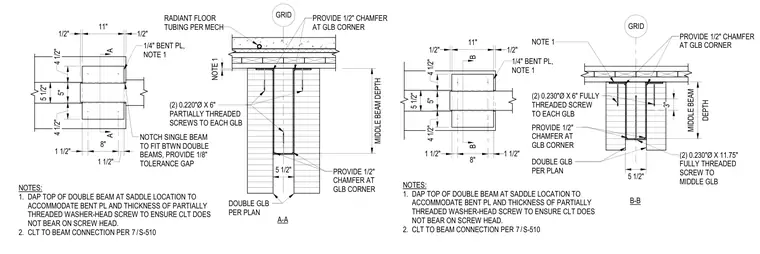

A single glued-laminated timber beam frames into a double glued-laminated timber beam saddle supported by structural fasteners and steel hardware. The top of the double beam is dapped to accommodate a one-quarter-inch bent steel plate and the thickness of partially threaded washer-head screws, preventing the cross-laminated timber panel from bearing directly on the screw heads. Two zero-point-two-two-zero-inch diameter by six-inch partially threaded screws fasten into each glued-laminated beam, accompanied by a one-eighth-inch tolerance gap at the notched single beam. A one-half-inch chamfer is provided at all glued-laminated beam corners. Radiant floor tubing is integrated into the assembly above the cross-laminated timber deck.
A A B B 1/2" 11" 1/2" MIDDLE BEAM DEPTH 1/4" BENT PL, NOTE 1 NOTCH SINGLE BEAM TO FIT BTWN DOUBLE BEAMS, PROVIDE 1/8" TOLERANCE GAP A-A 5 1/2" DOUBLE GLB PER PLAN (2) 0.220"Ø X 6" PARTIALLY THREADED SCREWS TO EACH GLB 1 1/2" 8" 1 1/2" PROVIDE 1/2" CHAMFER AT GLB CORNER 4 1/2" 5" 4 1/2" NOTE 1 NOTES: 1. DAP TOP OF DOUBLE BEAM AT SADDLE LOCATION TO ACCOMMODATE BENT PL AND THICKNESS OF PARTIALLY THREADED WASHER-HEAD SCREW TO ENSURE CLT DOES NOT BEAR ON SCREW HEAD. 2. CLT TO BEAM CONNECTION PER GRID / 7 S-510 5 1/2" PROVIDE 1/2" CHAMFER AT GLB CORNER RADIANT FLOOR TUBING PER MECH 1/2" 11" 1/2" DEPTH MIDDLE BEAM 1/4" BENT PL, NOTE 1 B-B 5 1/2" DOUBLE GLB PER PLAN 1 1/2" 8" 1 1/2" (2) 0.230"Ø X 6" FULLY THREADED SCREW TO EACH GLB PROVIDE 1/2" CHAMFER AT GLB CORNER 4 1/2" 5" 4 1/2" NOTE 1 GRID 5 1/2" NOTES: 1. DAP TOP OF DOUBLE BEAM AT SADDLE LOCATION TO ACCOMMODATE BENT PL AND THICKNESS OF PARTIALLY THREADED WASHER-HEAD SCREW TO ENSURE CLT DOES NOT BEAR ON SCREW HEAD. 2. CLT TO BEAM CONNECTION PER / 7 S-510 3" (2) 0.230"Ø X 11.75" FULLY THREADED SCREW TO MIDDLE GLB PROVIDE 1/2" CHAMFER AT GLB CORNER
