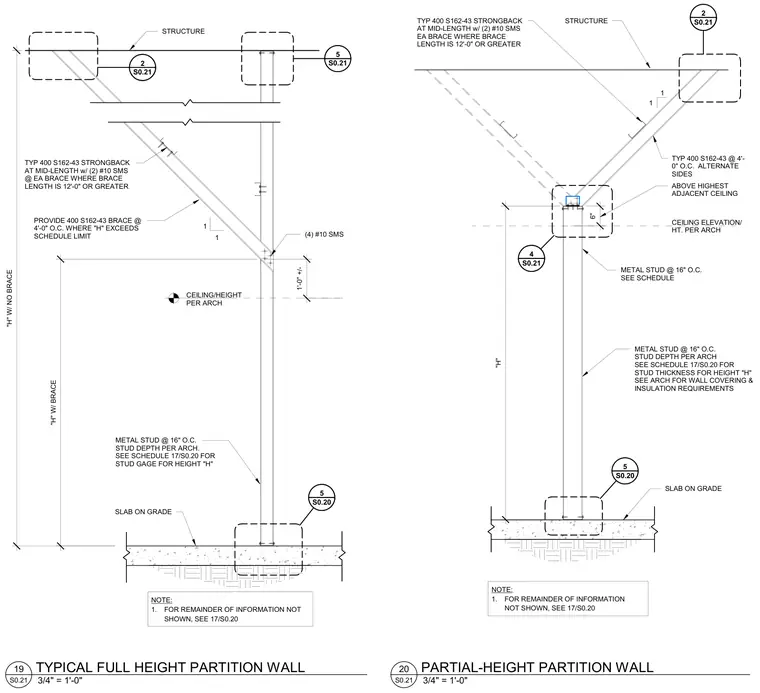

Cold-formed metal studs are spaced at sixteen inches on center with depth and gauge determined by architectural schedule and wall height. The framing is anchored at the base to a concrete slab on grade and extends upward to interface with the overhead structure. Where wall height exceeds schedule limits, 400S162-43 braces are provided at four feet on center on alternate sides above the highest adjacent ceiling. A 400S162-43 strongback is installed at mid-length and fastened with two number ten self-tapping metal screws at each brace where the brace length is twelve feet or greater.
1 1 CEILING ELEVATION/ HT. PER ARCH 6" TYP 400 S162-43 @ 4'- 0" O.C. ALTERNATE SIDES METAL STUD @ 16" O.C. SEE SCHEDULE ABOVE HIGHEST ADJACENT CEILING TYP 400 S162-43 STRONGBACK AT MID-LENGTH w/ (2) #10 SMS EA BRACE WHERE BRACE LENGTH IS 12'-0" OR GREATER "H" METAL STUD @ 16" O.C. STUD DEPTH PER ARCH SEE SCHEDULE 17/S0.20 FOR STUD THICKNESS FOR HEIGHT "H" SEE ARCH FOR WALL COVERING & INSULATION REQUIREMENTS S0.20 5 S0.21 4 SLAB ON GRADE NOTE: 1. FOR REMAINDER OF INFORMATION NOT SHOWN, SEE 17/S0.20 STRUCTURE S0.21 2 "H" W/ BRACE 1 1 CEILING/HEIGHT PER ARCH "H" W/ NO BRACE SLAB ON GRADE METAL STUD @ 16" O.C. STUD DEPTH PER ARCH. SEE SCHEDULE 17/S0.20 FOR STUD GAGE FOR HEIGHT "H" (4) #10 SMS PROVIDE 400 S162-43 BRACE @ 4'-0" O.C. WHERE "H" EXCEEDS SCHEDULE LIMIT STRUCTURE TYP 400 S162-43 STRONGBACK AT MID-LENGTH w/ (2) #10 SMS @ EA BRACE WHERE BRACE LENGTH IS 12'-0" OR GREATER 1'-0" +/- S0.20 5 NOTE: 1. FOR REMAINDER OF INFORMATION NOT SHOWN, SEE 17/S0.20 S0.21 5 S0.21 2 3/4" = 1'-0" S0.21 20 PARTIAL-HEIGHT PARTITION WALL 3/4" = 1'-0" S0.21 19 TYPICAL FULL HEIGHT PARTITION WALL
