A deep leg inside track and 625T200-54 deflection track provide head-of-wall slip joint connections for metal studs, secured with number 10-16 screws per stud flange and powder-actuated fasteners to supporting steel where applicable. The assembly accommodates vertical deflection with a defined gap while maintaining lateral stability near full-height windows. A structural steel beam frames into a steel column using a one-half inch slotted plate with five-sixteenth inch fillet welds. A concrete slab over metal floor deck bears on the structural steel framing.

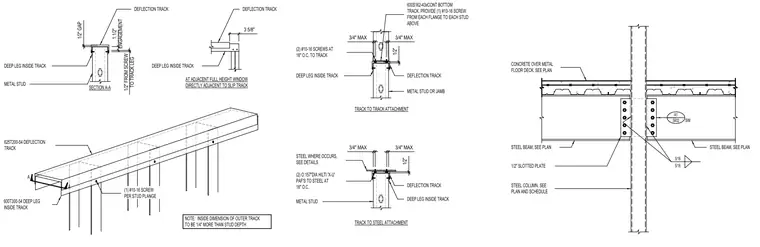

SECTION A-A METAL STUD 625T200-54 DEFLECTION TRACK 600T300-54 DEEP LEG INSIDE TRACK (1) #10-16 SCREW PER STUD PLANGE A AT ADJACENT FULL HEIGHT WINDOW DIRECTLY ADJACENT TO SLIP TRACK TRACK TO TRACK ATTACHMENT A (2) #10-16 SCREWS AT 16" O.C. TO TRACK DEEP LEG INSIDE TRACK DEFLECTION TRACK METAL STUD OR JAMB STEEL WHERE OCCURS, (2) O.157"DIA HILTI 'X-U' PAF'S TO STEEL AT 16" O.C. DEFLECTION TRACK DEEP LEG INSIDE TRACK METAL STUD TRACK TO STEEL ATTACHMENT NOTE: INSIDE DIMENSION OF OUTER TRACK TO BE 1/4" MORE THAN STUD DEPTH DEEP LEG INSIDE TRACK DEEP LEG INSIDE TRACK DEFLECTION TRACK DEFLECTION TRACK 600S162-43xCONT BOTTOM TRACK. PROVIDE (1) #10-16 SCREW FROM EACH FLANGE TO EACH STUD ABOVE SEE DETAILS 1.1/2" ENGAGEMENT 1/2" FROM SCREW TO TRACK LEG 1/2" GAP 3 5/8" 1/2" 3/4" MAX 3/4" MAX 1/2" 3/4" MAX 3/4" MAX 5/16 5/16 CONCRETE OVER METAL FLOOR DECK, SEE PLAN STEEL BEAM, SEE PLAN STEEL COLUMN, SEE PLAN AND SCHEDULE STEEL BEAM, SEE PLAN 1/2" SLOTTED PLATE A1 S602 SIM
