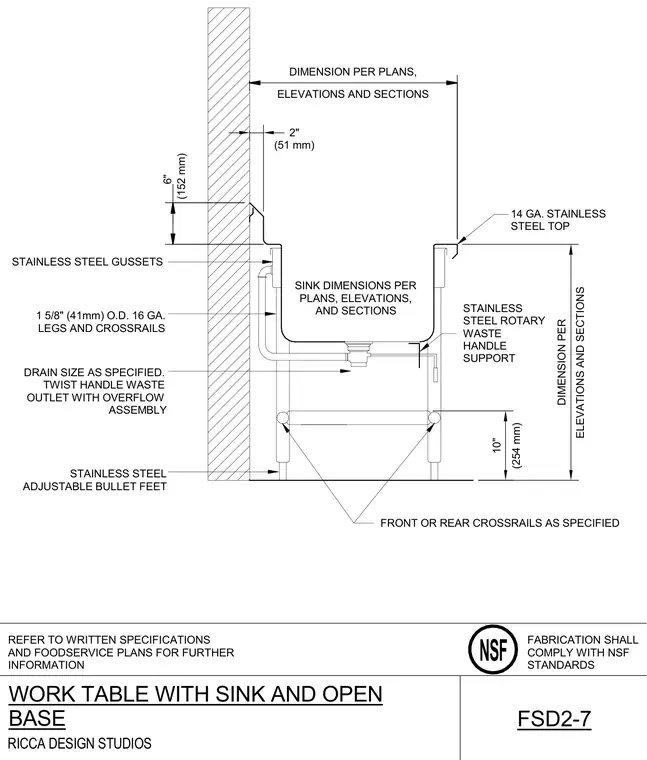

This food service equipment assembly consists of a 14-gauge stainless steel top with an integrated sink basin supported by stainless steel gussets. The frame utilizes 1 5/8-inch outside diameter, 16-gauge stainless steel legs and crossrails configured for front or rear crossrail placement as specified. The legs terminate in stainless steel adjustable bullet feet at the floor. Drainage is provided by a twist handle waste outlet with an overflow assembly connected to a drain of specified size, supplemented by a stainless steel rotary waste handle support.
REFER TO WRITTEN SPECIFICATIONS AND FOODSERVICE PLANS FOR FURTHER INFORMATION RICCA DESIGN STUDIOS FABRICATION SHALL COMPLY WITH NSF STANDARDS NSF SINK DIMENSIONS PER PLANS, ELEVATIONS, AND SECTIONS STAINLESS STEEL GUSSETS STAINLESS STEEL ROTARY WASTE HANDLE SUPPORT 14 GA. STAINLESS STEEL TOP 1 5/8" (41mm) O.D. 16 GA. LEGS AND CROSSRAILS FRONT OR REAR CROSSRAILS AS SPECIFIED STAINLESS STEEL ADJUSTABLE BULLET FEET DRAIN SIZE AS SPECIFIED. TWIST HANDLE WASTE OUTLET WITH OVERFLOW ASSEMBLY ELEVATIONS AND SECTIONS DIMENSION PER PLANS, DIMENSION PER ELEVATIONS AND SECTIONS (152 mm) 6" 10" (254 mm) 2" (51 mm) WORK TABLE WITH SINK AND OPEN BASE FSD2-7
