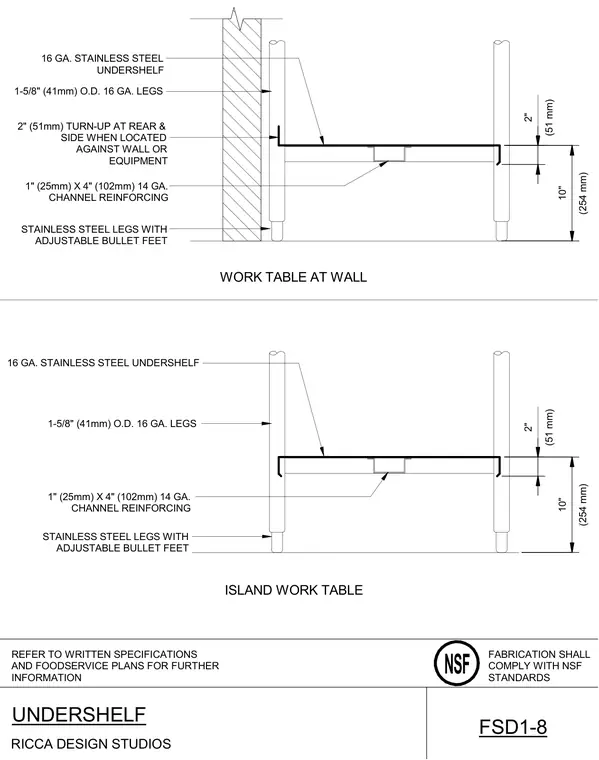

Sixteen-gauge stainless steel undershelves feature one-inch by four-inch fourteen-gauge channel reinforcing beneath and one-and-five-eighths-inch outside diameter sixteen-gauge stainless steel legs with adjustable bullet feet. A two-inch vertical turn-up occurs at the rear and side when located against a wall or equipment. Fabrication complies with National Sanitation Foundation standards.
REFER TO WRITTEN SPECIFICATIONS AND FOODSERVICE PLANS FOR FURTHER INFORMATION RICCA DESIGN STUDIOS FABRICATION SHALL COMPLY WITH NSF STANDARDS NSF UNDERSHELF FSD1-8 16 GA. STAINLESS STEEL UNDERSHELF 2" (51mm) TURN-UP AT REAR & SIDE WHEN LOCATED AGAINST WALL OR EQUIPMENT 1-5/8" (41mm) O.D. 16 GA. LEGS STAINLESS STEEL LEGS WITH ADJUSTABLE BULLET FEET 1" (25mm) X 4" (102mm) 14 GA. CHANNEL REINFORCING 16 GA. STAINLESS STEEL UNDERSHELF 1-5/8" (41mm) O.D. 16 GA. LEGS STAINLESS STEEL LEGS WITH ADJUSTABLE BULLET FEET 1" (25mm) X 4" (102mm) 14 GA. CHANNEL REINFORCING WORK TABLE AT WALL ISLAND WORK TABLE (254 mm) 10" (254 mm) 10" (51 mm) 2" (51 mm) 2"
