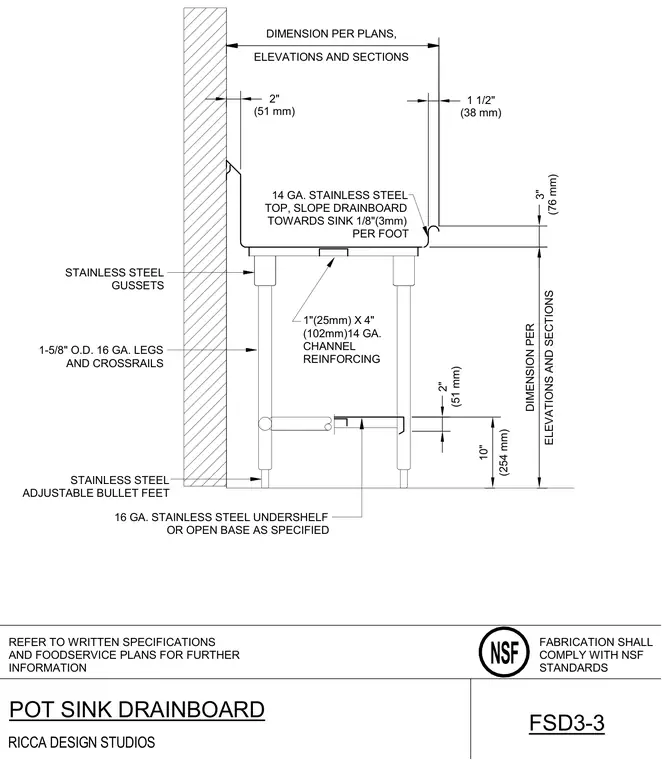

The assembly consists of a fourteen-gauge stainless steel drainboard top sloped toward the sink at one-eighth inch per foot. A one-inch by four-inch fourteen-gauge channel reinforcing member supports the underside of the top. Sixteen-gauge stainless steel legs and crossrails of one and five-eighths inch outside diameter connect via stainless steel gussets. The legs terminate in stainless steel adjustable bullet feet, and an optional sixteen-gauge stainless steel undershelf or open base is provided as specified.
REFER TO WRITTEN SPECIFICATIONS AND FOODSERVICE PLANS FOR FURTHER INFORMATION RICCA DESIGN STUDIOS FABRICATION SHALL COMPLY WITH NSF STANDARDS NSF 14 GA. STAINLESS STEEL TOP, SLOPE DRAINBOARD TOWARDS SINK 1/8"(3mm) PER FOOT 1"(25mm) X 4" (102mm)14 GA. CHANNEL REINFORCING 16 GA. STAINLESS STEEL UNDERSHELF OR OPEN BASE AS SPECIFIED STAINLESS STEEL ADJUSTABLE BULLET FEET 1-5/8" O.D. 16 GA. LEGS AND CROSSRAILS STAINLESS STEEL GUSSETS 3" (76 mm) DIMENSION PER ELEVATIONS AND SECTIONS 10" (254 mm) 2" (51 mm) 1 1/2" (38 mm) 2" (51 mm) POT SINK DRAINBOARD FSD3-3 DIMENSION PER PLANS, ELEVATIONS AND SECTIONS
