This assembly details a stainless steel soiled dishtable equipped with a one-inch open drain for indirect waste. The unit features one and five-eighths inch outside diameter sixteenth-gauge legs and crossrails, supported by stainless steel gussets and adjustable bullet feet at the base. Fabrication complies with National Sanitation Foundation standards.

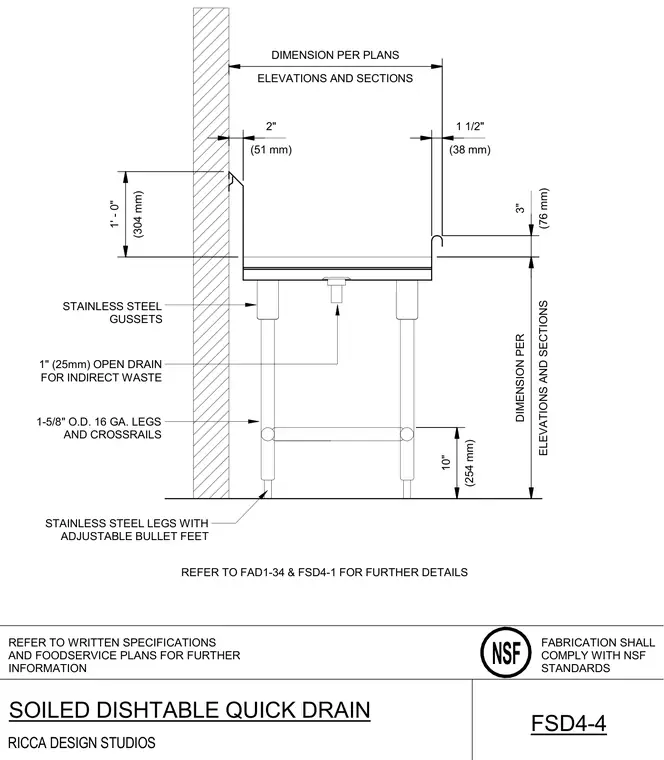

REFER TO WRITTEN SPECIFICATIONS AND FOODSERVICE PLANS FOR FURTHER INFORMATION RICCA DESIGN STUDIOS FABRICATION SHALL COMPLY WITH NSF STANDARDS NSF STAINLESS STEEL GUSSETS 1" (25mm) OPEN DRAIN FOR INDIRECT WASTE 1-5/8" O.D. 16 GA. LEGS AND CROSSRAILS REFER TO FAD1-34 & FSD4-1 FOR FURTHER DETAILS STAINLESS STEEL LEGS WITH ADJUSTABLE BULLET FEET ELEVATIONS AND SECTIONS DIMENSION PER (76 mm) 3" (38 mm) 1 1/2" (51 mm) 2" ELEVATIONS AND SECTIONS DIMENSION PER PLANS (304 mm) 1' - 0" (254 mm) 10" SOILED DISHTABLE QUICK DRAIN FSD4-4
