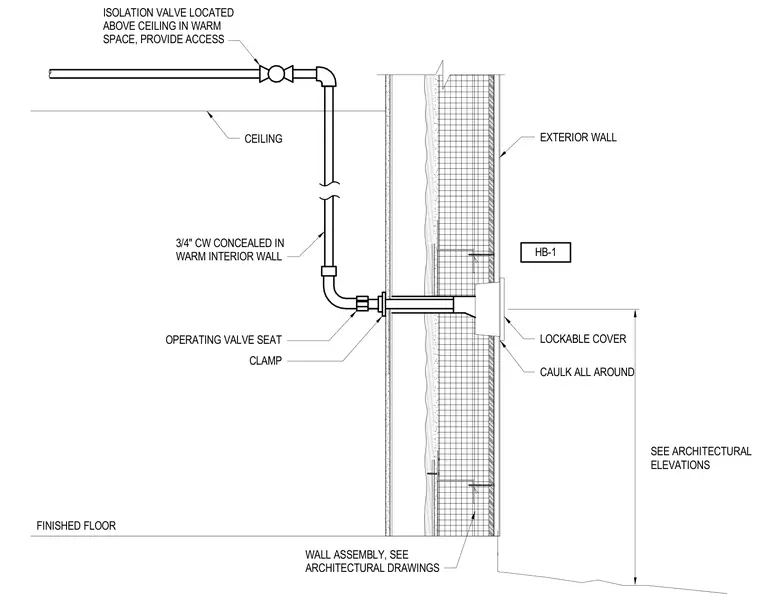

An exterior hose bibb is recessed into an exterior wall assembly with a lockable cover and perimeter caulk. A three-quarter-inch cold water supply line runs concealed within the warm interior wall, supported by an operating valve seat and clamp. An isolation valve is located above the ceiling in a warm space with required access.
CLAMP SEE ARCHITECTURAL ELEVATIONS FINISHED FLOOR OPERATING VALVE SEAT 3/4" CW CONCEALED IN WARM INTERIOR WALL WALL ASSEMBLY, SEE ARCHITECTURAL DRAWINGS CAULK ALL AROUND LOCKABLE COVER CEILING EXTERIOR WALL ISOLATION VALVE LOCATED ABOVE CEILING IN WARM SPACE, PROVIDE ACCESS HB-1
