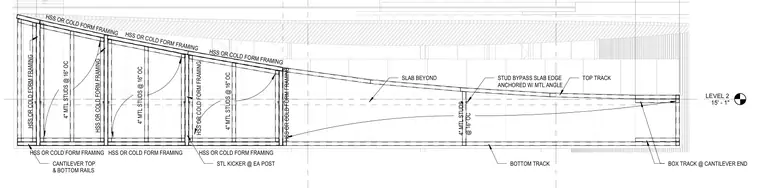

This assembly features hollow structural section or cold-formed framing members spaced across a cantilevered configuration, supported by top and bottom tracks. Four-inch metal studs are spaced at sixteen inches on center with a box track located at the cantilever end. A steel kicker is provided at each post, and a stud bypass is anchored to the slab edge using a metal angle.
LEVEL 2 15' - 1" HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING HSS OR COLD FORM FRAMING BOTTOM TRACK TOP TRACK BOX TRACK @ CANTILEVER END STUD BYPASS SLAB EDGE ANCHORED W/ MTL ANGLE STL KICKER @ EA POST CANTILEVER TOP & BOTTOM RAILS 4" MTL STUDS @ 16" OC 4" MTL STUDS @ 16" OC 4" MTL STUDS @ 16" OC 4" MTL STUDS @ 16" OC SLAB BEYOND
