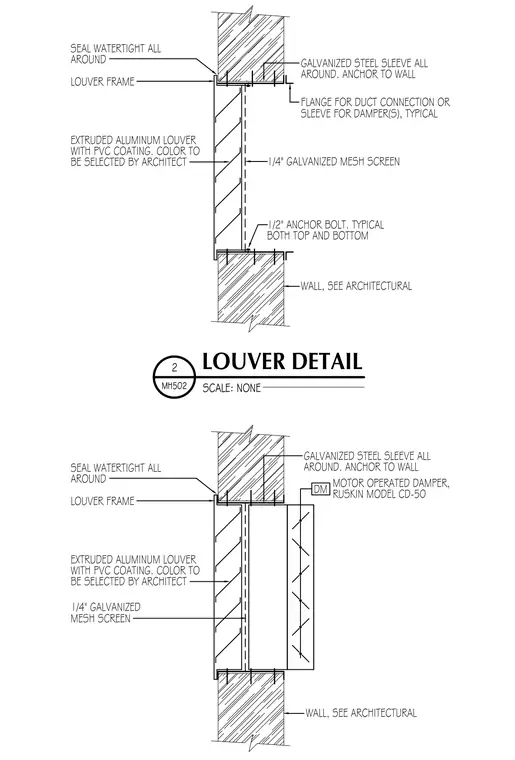

An extruded aluminum louver with a PVC coating sits within a galvanized steel sleeve anchored to the wall. A one-quarter-inch galvanized mesh screen is installed behind the louver blades. A watertight seal is applied all around the exterior louver frame. A motorized damper connects to the interior flange of the sleeve using half-inch anchor bolts at the top and bottom.
BE SELECTED BY ARCHITECT LOUVER FRAME WITH PVC COATING. COLOR TO EXTRUDED ALUMINUM LOUVER WALL, SEE ARCHITECTURAL AROUND. ANCHOR TO WALL GALVANIZED STEEL SLEEVE ALL 1/4" GALVANIZED MESH SCREEN SEAL WATERTIGHT ALL AROUND 1/2" ANCHOR BOLT. TYPICAL FLANGE FOR DUCT CONNECTION OR SLEEVE FOR DAMPER(S), TYPICAL BOTH TOP AND BOTTOM DM BE SELECTED BY ARCHITECT LOUVER FRAME WITH PVC COATING. COLOR TO EXTRUDED ALUMINUM LOUVER WALL, SEE ARCHITECTURAL AROUND. ANCHOR TO WALL GALVANIZED STEEL SLEEVE ALL 1/4" GALVANIZED SEAL WATERTIGHT ALL AROUND MESH SCREEN MOTOR OPERATED DAMPER, RUSKIN MODEL CD-50 SCALE: NONE MH502 ilrsbo=abq^fi 2
